3层商业建筑散热器采暖设计CAD施工图纸(4栋楼)

附件详情

稿件为天津某商业区4栋商业楼采暖通风设计施工图纸； 该项目建筑性质为公共建筑，建筑层数为地上3层，1号商业地上建筑面积3795.4m2,2号商业地上建筑面积4592.22m2,3号商业地上建筑面积4231.85m2,4号商业地上建筑面积4625.71m2,建筑高度12.45m。

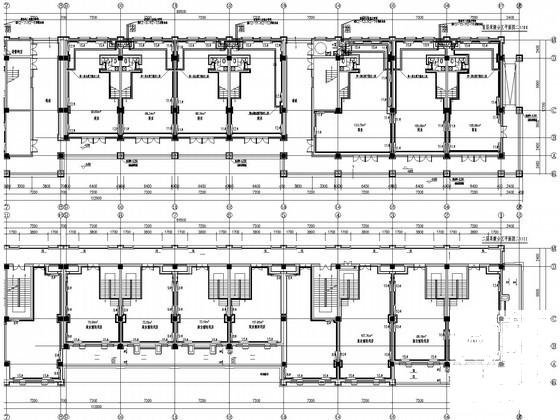

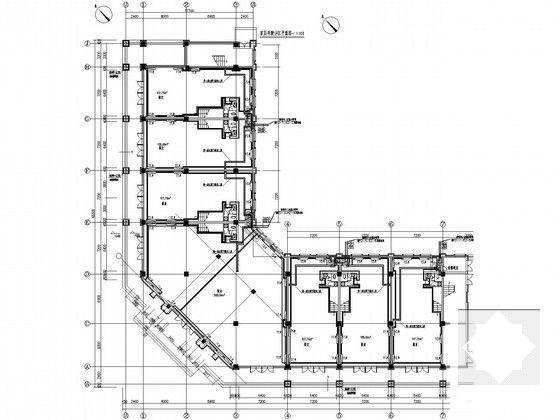

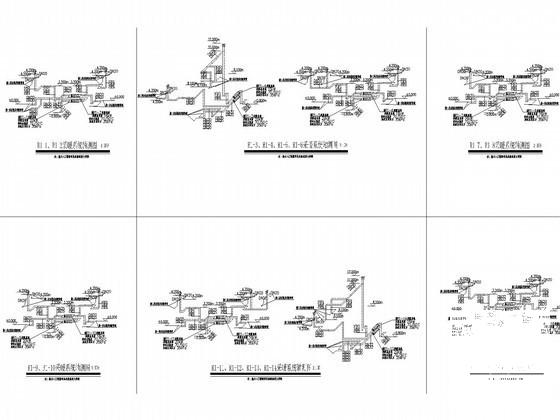

该项目采用散热器热水采暖系统。参照供热计量技术规程，设置分户热计量，商业及文化活动室每户设置一组计量装置。该项目采用共用供、回水立管的水平分环系统。供、回水立管采用异程式下供下回方式；户内系统采用下分式同程双管系统，管道暗敷在本层后浇层内预留的沟槽内。

，图纸共24张。
