7层住宅楼采暖设计施工大样图(散热器供暖)

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:采暖
  • 采暖系统:散热器供暖

附件详情

  • 地下室采暖平面图

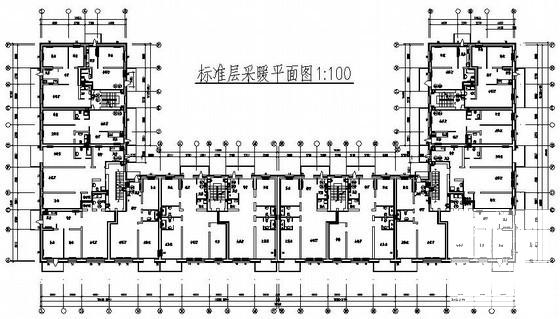

  • 标准层采暖平面图

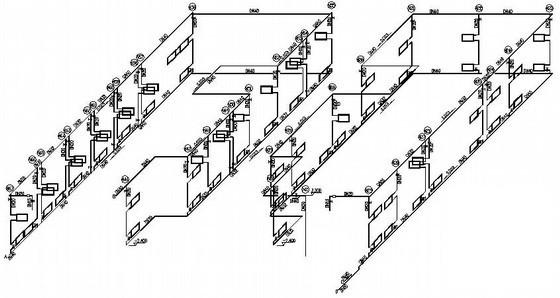

  • 住宅采暖系统图
  • 户型采暖热表平面大样图
  • 采暖立管系统图

附件详情

本稿件为多层住宅楼采暖设计施工图,地上七层。该资料为机械循环热水采暖系统,热媒参数:供水温度95C,回水温度70C,热源由附近锅炉房供给,并在锅炉房内实行定压。

,图纸共12张。

公企采暖系统图

户型采暖热表平面大样图

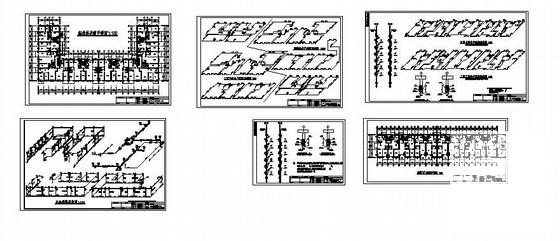

施工设计图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 采暖散热器设计 - 1
    采暖散热器设计 - 1
  • 采暖散热器设计 - 2
    采暖散热器设计 - 2
  • 采暖散热器设计 - 3
    采暖散热器设计 - 3
  • 采暖散热器设计 - 4
    采暖散热器设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
