6层桩基础框架结构教学楼结构设计CAD施工图纸(7度抗震)(现浇钢筋混凝土)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目为六层现浇钢筋混凝土框架结构。
基础采用人工挖孔桩基础。
包括了结构设计总说明、基础配筋、楼板配筋、横向纵向梁配筋图等。
共8张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

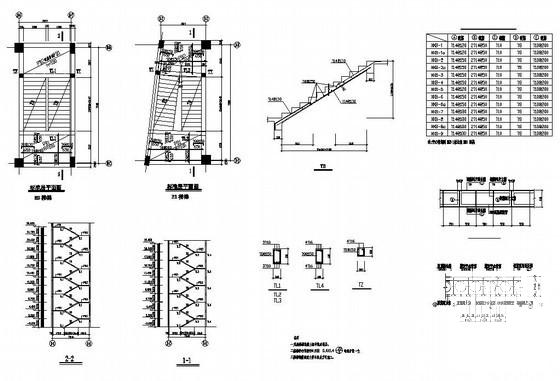

  • 6层桩基础框架结构教学楼结构设计CAD施工图纸(7度抗震)(现浇钢筋混凝土) - 1
    第 1 张图

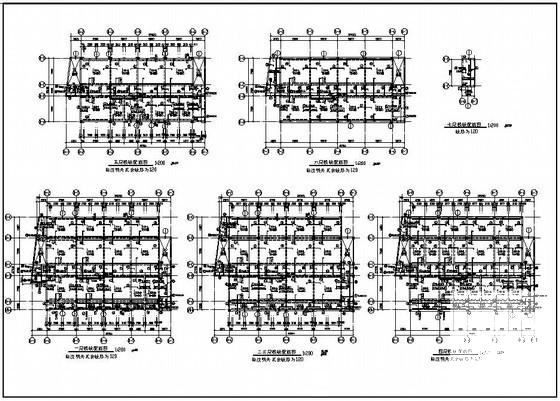

  • 6层桩基础框架结构教学楼结构设计CAD施工图纸(7度抗震)(现浇钢筋混凝土) - 2
    第 2 张图

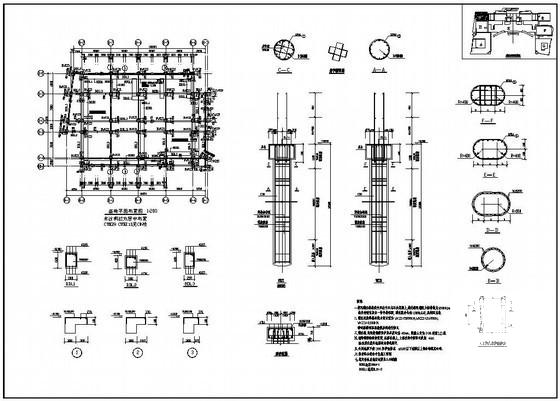

  • 6层桩基础框架结构教学楼结构设计CAD施工图纸(7度抗震)(现浇钢筋混凝土) - 3
    第 3 张图

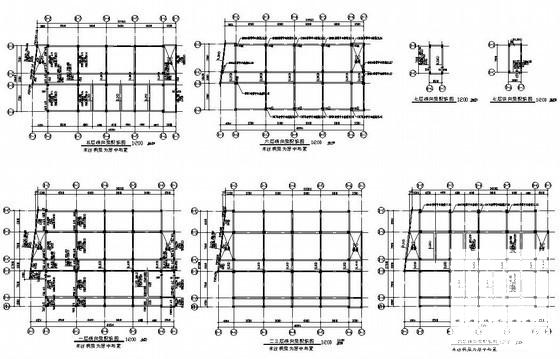

  • 6层桩基础框架结构教学楼结构设计CAD施工图纸(7度抗震)(现浇钢筋混凝土) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
