6层大型体育公园会所电气施工图纸（90万平，暖通、给排水CAD图纸）

资料简介
赚取积分

建筑类别：娱乐,体育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：900000平方米
建筑地上层数：6层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：68张
设计年代：近代
地下室用途：车库,设备用房
负荷等级：二级
防雷等级：第三类
接地方式：TN-S
项目所在地：辽宁
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制
弱电设计：火灾自动报警系统 ,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、低压配电系统图
3、配电系统图
4、弱电系统图
5、消防系统图
6、插座平面图
7、照明平面图
8、电气平面图
9、接地平面图
10、屋面防雷平面图
11、弱电平面图
12、消防平面图
13、采暖平面图
14、采暖干管、通风平面图
15、地热平面图
16、R1、R2热力系统图
17、R3~R5采暖系统图
18、给排水及消防平面图
19、自动喷水平面图

附件详情

该附件为大型体育公园会所全套电气施工图纸，图纸总共68张。
工程占地面积：90m，紧邻奥体中心、艺术中心。公园并配有餐厅、店铺、大厅、健身中心、车库等设施。工程地理位置优越，配套系统完善。
资料设计中包含：低压配电系统、电气照明及配电系统、动力配电系统、防雷与接地系统、电气消防(火灾自动报警)系统、电话及网络布线系统、有线电视系统、电视监控系统等。

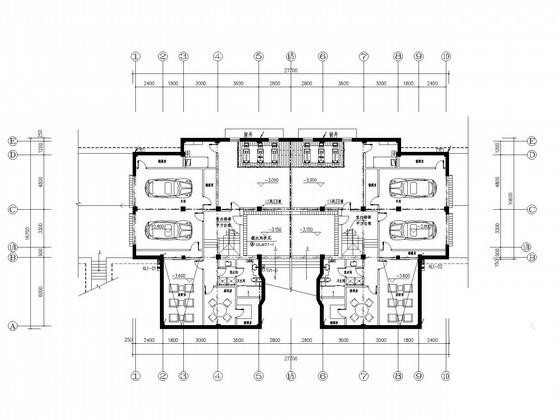

一层弱电平面图

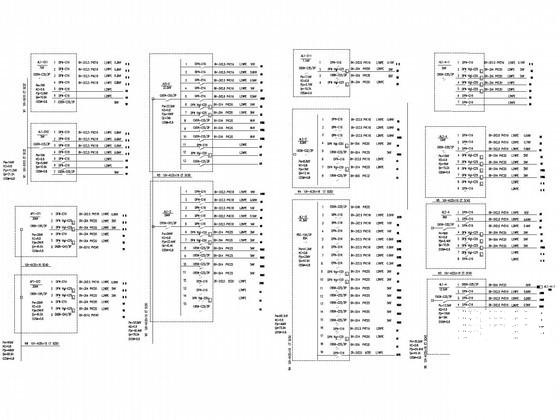

配电系统图

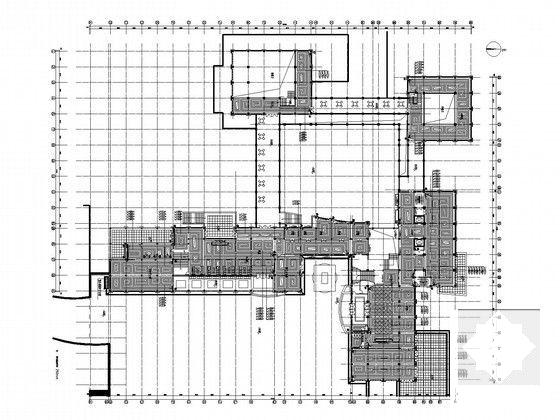

采暖平面图

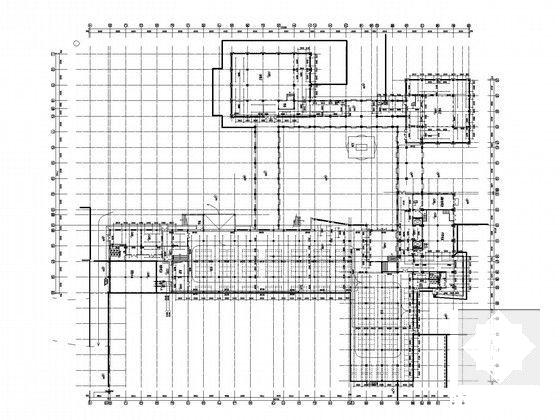

自动喷水平面图

负一层弱电平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
