24万平知名大型广场电气CAD施工图纸(消防报警及联动)

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:240000平方米
  • 建筑地上层数:8层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:92张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:上海
  • 强电设计:供配电系统,电气照明
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,停车场管理系统,综合布线系统

附件详情

  • 1、强电设计总说明及图例;
  • 2、10kv高压一次系统图;
  • 3、低压配电干线系统图;
  • 4、变配电室平面布置图及接地平面图;
  • 5、配电箱系统图;
  • 6、照明配电箱系统图;
  • 7、电力平面图;
  • 8、 防雷平面图
  • 9、接地平面图;
  • 10、照明平面图;
  • 11、智能照明控制系统图;
  • 12、主要设备材料表;
  • 13、弱电设计总说明及图例;
  • 14、消防报警及联动系统图;
  • 15、 弱电平面图
  • 16、综合布线系统图;
  • 17、闭路电视及有线电视系统图;
  • 18、BA系统图;
  • 19、电力监控与智能管理系统图;
  • 20、消防报警及联动系统图。

附件详情

该附件是知名大型广场全套电气施工图纸92张(含完整计算书)。
项目概要:规划建筑建地板面积约24万平方米,分5栋主建筑物,内含现代化商务办公楼、综合性会议中心、休闲性会议中心、时尚购物广场及市民文化艺术空间等,以绿能生态规划概念为主轴,创造低碳环保之复合式绿色商务休闲广场。
图纸设计包含强电、弱电和消防设计。图纸完整,设计规范完整。

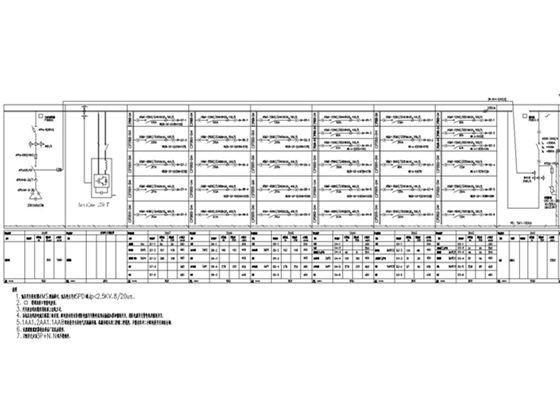

低压配电系统图

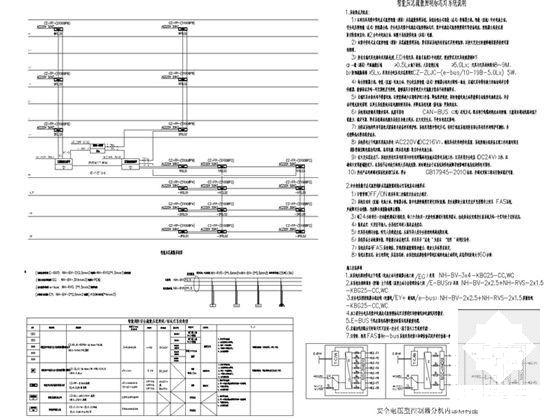

智能疏散照明控制图

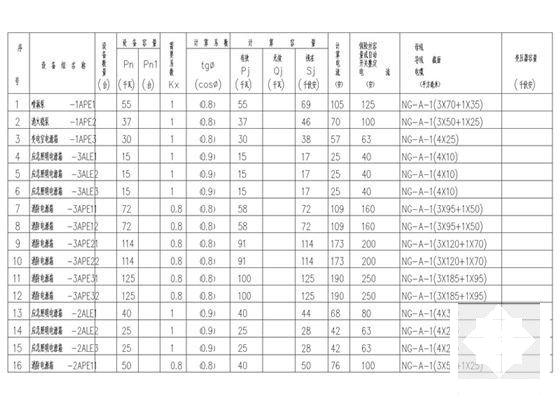

计算书

消防报警联动系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 24万平知名大型广场电气CAD施工图纸(消防报警及联动) - 1
    第 1 张图
  • 24万平知名大型广场电气CAD施工图纸(消防报警及联动) - 2
    第 2 张图
  • 24万平知名大型广场电气CAD施工图纸(消防报警及联动) - 3
    第 3 张图
  • 24万平知名大型广场电气CAD施工图纸(消防报警及联动) - 4
    第 4 张图
  • 24万平知名大型广场电气CAD施工图纸(消防报警及联动) - 5
    第 5 张图
  • 24万平知名大型广场电气CAD施工图纸(消防报警及联动) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
