15047平米18层小区全套给排水施工图纸
- 设计详细说明：有
- 建筑类别：住宅,办公,商业
- 建筑高度类型：高层建筑
- 建筑设计面积：15047.26平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：54张
- 设计年代：近代
- 地下室用途：人防,车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：水泵站,水池
- 供水方式：市政供水,变频供水
- 供水分区：三区
- 大样节点：水泵,泵房,卫生间
附件详情
小区包括1栋高层住宅建筑和1栋中高层住宅建筑和和1栋高层综合办公建筑及相关配套地下车库，人防设施和构筑物。
某苑-1栋：b.本建筑位于小区西北角，为18层住宅搂。使用功能一层局部为商铺和住宅门厅，二至十八层为住宅。本栋总建筑面积为10402.90平方米,建筑总高度54.0米，属一类高层民用建筑
某苑-2栋：b.本建筑位于小区西南角，为1+8层住宅搂，使用功能架空层为物业管理用房和架空厅车，一至八层为住宅。
某苑-3栋：b.本建筑位于小区东面，为19层综合办公搂，一层为商业用房,二到十九层为办公用房。本栋总建筑面积15047.26平方米,
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

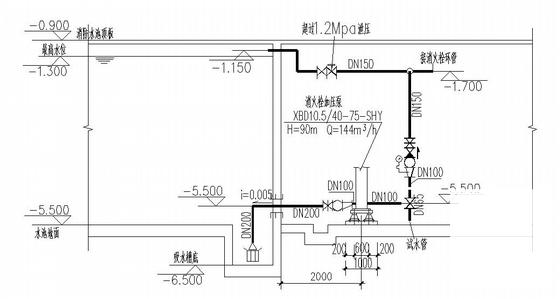

小区给排水施工图 - 1 -
小区给排水施工图 - 2 -
小区给排水施工图 - 3 -
小区给排水施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
