18层住宅楼小区全套给排水消防施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅建筑
  • 建筑层数:高层建筑
  • 建筑高度:53.55m
  • 地上楼层:18层
  • 设计阶段:施工图设计
  • 供水方式:市政供水,变频供水设备
  • 供水分区:两区
  • 污废水排水体制:合流
  • 设计内容:给水系统,污水排水系统,消火栓系统,喷淋系统
  • 地下室:车库
  • 设置场所火灾危险等级:中危险级Ⅰ级
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

泉州某住宅小区给排水消防图纸,共18层,建筑总高度53.55米。该项目设计内容包括:生活给水系统,生活排水系统,灭火器设置, 消火栓给水系统,自动喷淋给水系统等。图纸内容包括:各楼层平面图、系统图、大样图等等,共17张图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

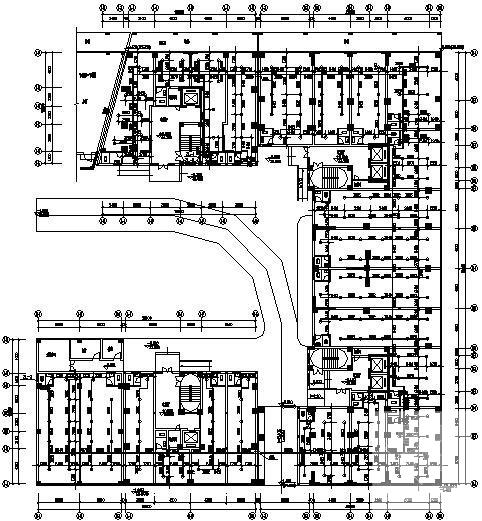

  • 小区消防给排水 - 1
    小区消防给排水 - 1

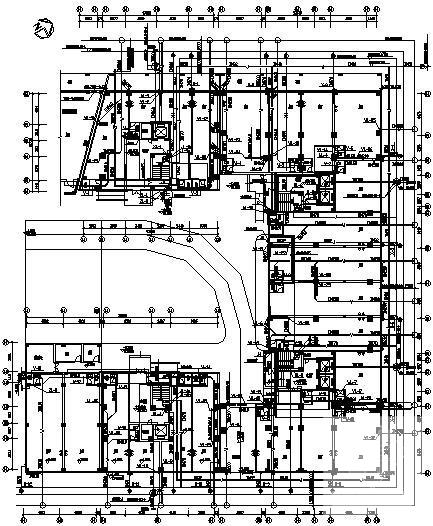

  • 小区消防给排水 - 2
    小区消防给排水 - 2

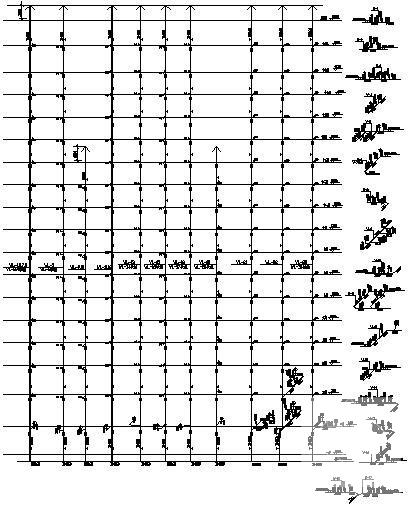

  • 小区消防给排水 - 3
    小区消防给排水 - 3

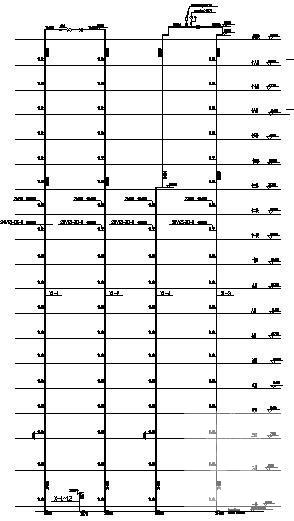

  • 小区消防给排水 - 4
    小区消防给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
