33层住宅楼及洋房给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：19934.06平方米
- 建筑地上层数：33层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 废水系统
- 消防设计：室外消火栓系统, 室内消火栓系统
- 供水方式：分区供水
- 供水分区：三区
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 项目所在地：陕西
附件详情
- 设计资料目录选用标准图集目录
- 图例、设备器材表
- 设计说明

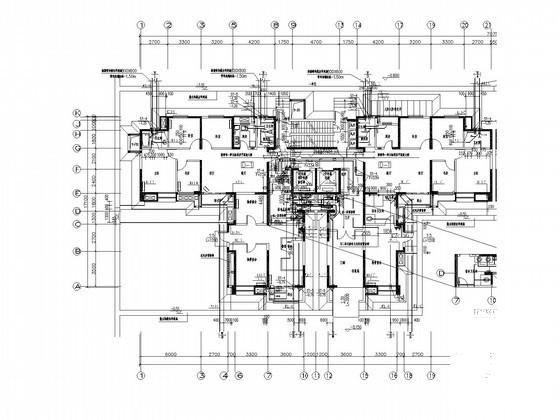

- 一单元标准层平面放大图
- 给排水系统图
- 给排水平面图
附件详情
该项目由 1栋33层纯住宅、15栋9+1洋房、3栋7+1洋房和一层地下室组成。其中地下室局部有人防，部分地上建筑在地下室范围内。地下室内由平层车库、机械车库及设备房组成。该项目总占地面积99670m，地上总建筑面积19934.06m，地下总建筑面积48701.44m。
，共17张。

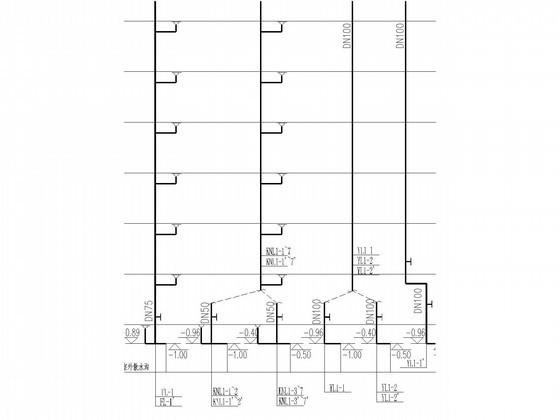

废水立管原理图

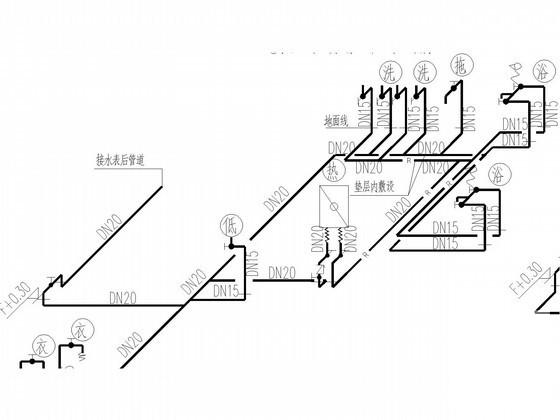

卫生间给水支管系统图

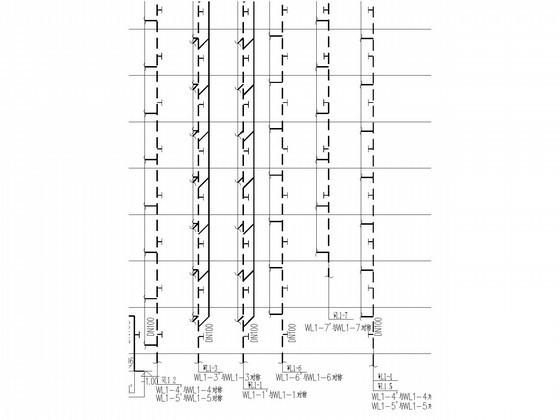

污水立管系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：4.46 MB
- 收藏次数：0
-
文件名称：
附件-995859889859577775887.rar
