3层幼儿园给排水CAD施工图纸(太阳能系统)

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:3354平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:消防排水
  • 消防设计:室外消火栓系统, 室内消火栓系统, 灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 火灾危险等级:严重危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱, 卫生间
  • 热水供应方式:集中热水供应

附件详情

  • 给排水设计说明

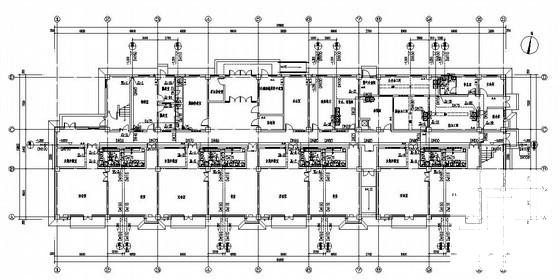

  • 给排水平面图
  • 屋顶太阳能设备基础图
  • 太阳能系统管路 平面布置图
  • 卫生间给排水大样图
  • 水箱间给排水大样图
  • 太阳能系统原理图
  • 消火栓系统图
  • 给水系统图
  • 排水系统图

附件详情

该项目为幼儿园项目,该幼儿园共三层,建筑面积为3354平方米,建筑高度为12.5m。设计范围包括:给水、排水、 消防系统 设计。系统设计包含:室内设消火栓系统、灭火器系统、给排水系统、太阳能供水系统、雨水系统。

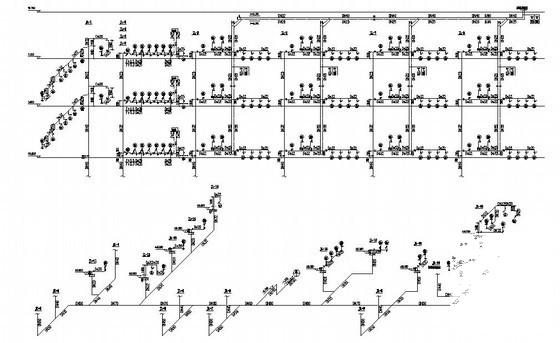

给水系统图

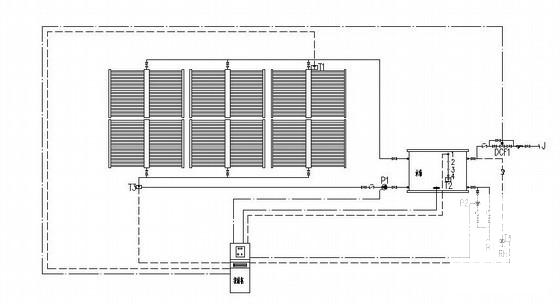

太阳能系统原理图

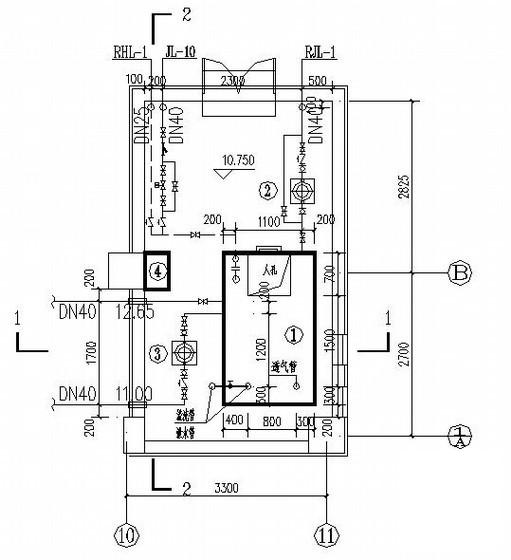

水箱间大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层幼儿园给排水CAD施工图纸(太阳能系统) - 1
    第 1 张图
  • 3层幼儿园给排水CAD施工图纸(太阳能系统) - 2
    第 2 张图
  • 3层幼儿园给排水CAD施工图纸(太阳能系统) - 3
    第 3 张图
  • 3层幼儿园给排水CAD施工图纸(太阳能系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
