7层星级宾馆给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,泵房,厨房,卫生间,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:江苏

附件详情

  • 资料目录
  • 主要设备一览表
  • 给排水设计施工说明
  • 一层给排水平面图(冷热水)
  • 一层给排水平面图(排水、消火栓)
  • 一层给排水平面图(喷淋)
  • 二层给排水平面图
  • 二层厨房给排水平面图
  • 二层给排水平面图(喷淋)
  • 三层给排水平面图
  • 三层给排水平面图(喷淋)
  • 四层给排水平面图
  • 四层给排水平面图(喷淋)
  • 五层给排水平面图
  • 五层给排水平面图(喷淋)
  • 六、七层给排水平面图
  • 六、七层给排水平面图(喷淋)
  • 室内冷水系统图
  • 室内热水系统图
  • 室内排水系统图
  • 消火栓给水系统图
  • 湿式喷水灭火系统图

附件详情

该项目位于江苏,该项目所用材料,规格,施工要求及施工验收标准等,均按现行国家标准,规范及规程执行。该项目为七层公共建筑。标高以米为单位,其他尺寸以毫米为单位。设计内容:生活给水系统、生活热水系统、生活排水系统、消火栓给水系统、湿式自动喷淋系统、灭火器的配置。
,共25张图。

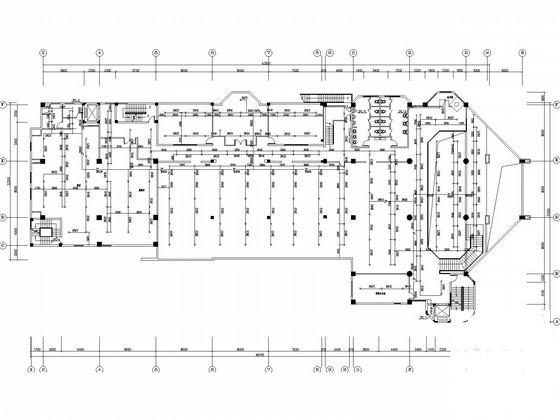

二层给排水平面图

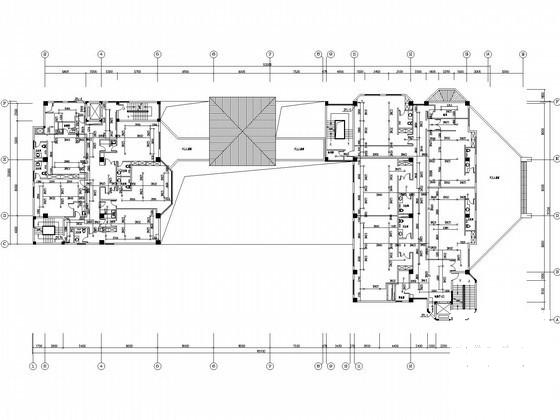

三层给排水平面图

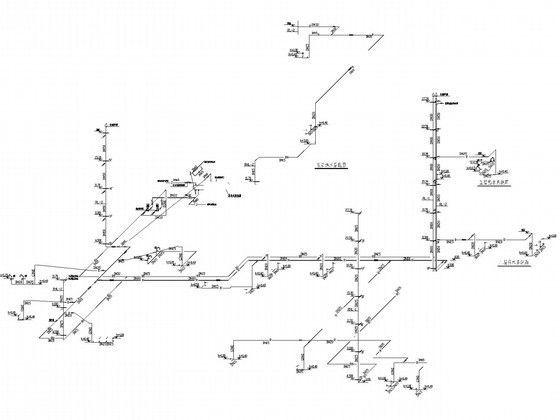

室内热水系统图

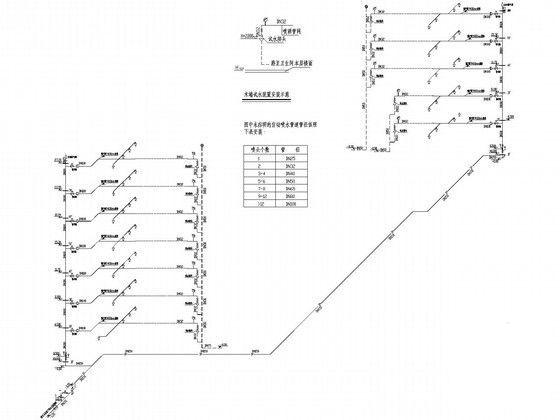

湿式喷水灭火系统图

厨房给排水平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 7层星级宾馆给排水CAD施工图纸 - 1
    第 1 张图
  • 7层星级宾馆给排水CAD施工图纸 - 2
    第 2 张图
  • 7层星级宾馆给排水CAD施工图纸 - 3
    第 3 张图
  • 7层星级宾馆给排水CAD施工图纸 - 4
    第 4 张图
  • 7层星级宾馆给排水CAD施工图纸 - 5
    第 5 张图
  • 7层星级宾馆给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
