9层星级宾馆给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:宾馆
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 大样节点:水箱,水泵,泵房,卫生间,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:广西

附件详情

  • 给排水设计施工总说明
  • 生活热水系统图
  • 雨水系统图
  • 生活冷水给水系统图
  • 生活排水系统图
  • 消火栓系统图
  • 自动喷淋系统图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五层给排水平面图
  • 六至七层给排水平面图
  • 八层给排水平面图
  • 九层给排水平面图
  • 天面给排水平面图
  • 一层消防给排水平面图
  • 二层消防给排水平面图
  • 三层消防给排水平面图
  • 四层消防给排水平面图
  • 五层消防给排水平面图
  • 六至八层消防给排水平面图
  • 九层消防给排水平面图
  • 天面消防给排水平面图
  • 水池加压泵房工艺布置图
  • 热水锅炉房工艺布置图
  • 天面水箱、热水锅炉房平面图
  • 卫生间八给排水大样图

附件详情

该项目位于广西,为九层星级宾馆建筑,该项目根据甲方提供的相关资料和土建专业提供的作业图进行设计.该项目设计内容包括:冷水系统,热水系统,排水系统,雨水系统,灭火器设置,消火栓系统,自喷淋系统。该项目市政供水压力0.2MPa。给水系统一~三 层由市政管网直供,四~九层由屋顶水箱供水。该项目热水机组设置在顶层。热水系统只供给四~九层客房使用。排水采合流制排放。该项目设独立的雨水系统,雨水有组织排至底层,排入市政雨水道。室外雨污分流。 火灾类型为A类,配置场所的危险等级中危险级。
,共26张图。

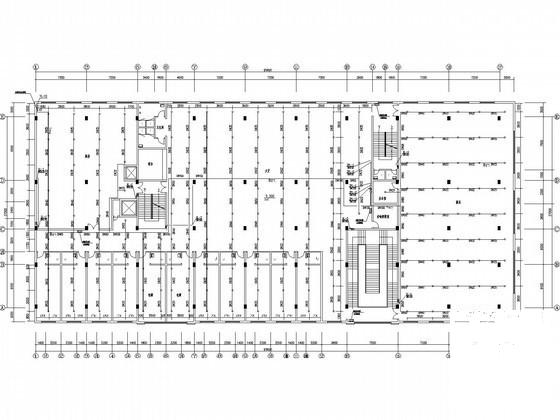

一层消防给排水平面图

三层消防给排水平面图

天面水箱、热水锅炉房平面图

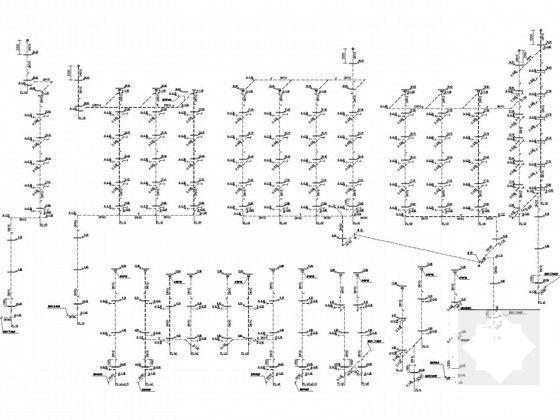

生活排水系统图

加压泵房水池 平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 9层星级宾馆给排水CAD施工图纸 - 1
    第 1 张图
  • 9层星级宾馆给排水CAD施工图纸 - 2
    第 2 张图
  • 9层星级宾馆给排水CAD施工图纸 - 3
    第 3 张图
  • 9层星级宾馆给排水CAD施工图纸 - 4
    第 4 张图
  • 9层星级宾馆给排水CAD施工图纸 - 5
    第 5 张图
  • 9层星级宾馆给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
