2层知名院校培训中心采暖空调通风防排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育,科研,文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6678.23平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:锅炉,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目所在地:宁夏

附件详情

一、项目概要:
层数:地上2层。建筑高度:10.3米。总建筑面积:6678.23平方米...
二、冷热源:
采暖热源:锅炉房...
三、采暖系统:
1.该项目采用低温热水地板辐射采暖(局部采用散热器采暖)。
2.供水温度 50°C,回水温度40°C。
3.该项目采暖系统工作压力为0.6MPa,要求补水压力不小于0.30MPa...
四、空调系统:
空调系统采用变制冷剂流量多联分体式空调系统...
五、通风排烟系统:
1.所有卫生间均设机械通风设施,通风量按10次/h换气次数计算。
2.中厅排烟系统排烟量根据中厅体积,按6次/h设计,开启外门自然补风。
3.走道排烟系统排烟量根据走道面积,按60m3/m2·h,开启外窗自然补风...

图纸共8张。

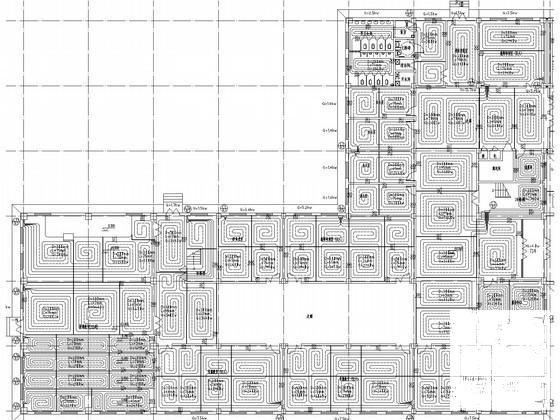

采暖水管平面图

空调平面图

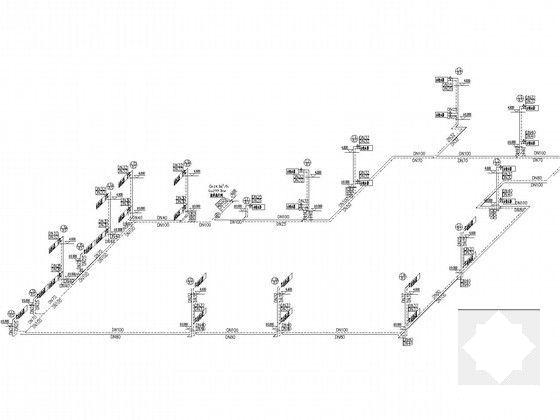

R1采暖系统图

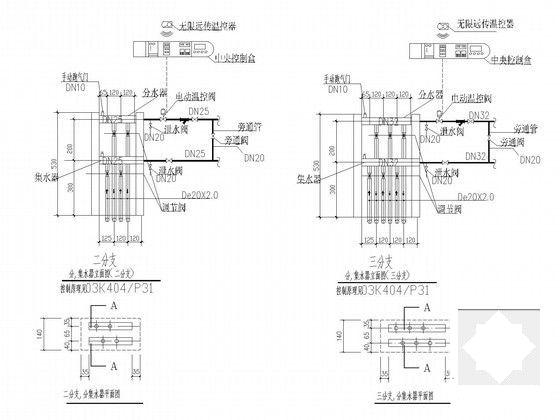

分集水器立面图

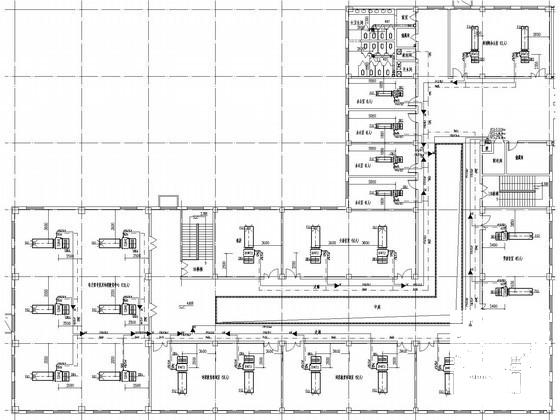

一层空调平面图
