4层24734平米高等院校后勤楼空调通风及防排烟系统设计施工大样图

  • 设计说明:有
  • 建筑类别:教育,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:24734平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:

该项目是一个高等院校后勤楼建筑,地上4层,建筑面积24734平米。图纸内容包含设计施工说明,主要设备材料表及图例,空调冷冻水系统原理图及图例,膨胀水箱大样图,局部架空层通风平面图,通风空调平剖面图,屋面通风空调平面图等...

二、空调系统:

1.冷热源:采用市政管网...

2.风系统:采用风机盘管加新风系统,全空气系统...

3.水系统:采用二管制一次泵系统,冷水立管布置成异程式,商业区的三层、四层布置成异程,其它各层布置成近似同程...

三、 通风防排烟 系统:

1、当大楼发生火警时,除消防用排烟,加压风机外,其余空调,通风设备应自动切断电源.
2、穿越防火墙,变形缝的,风管设置防火阀。
3、本建筑为多层建筑,满足 建筑设计防火 规范,不需要单独设置防排烟和加压送风系统...

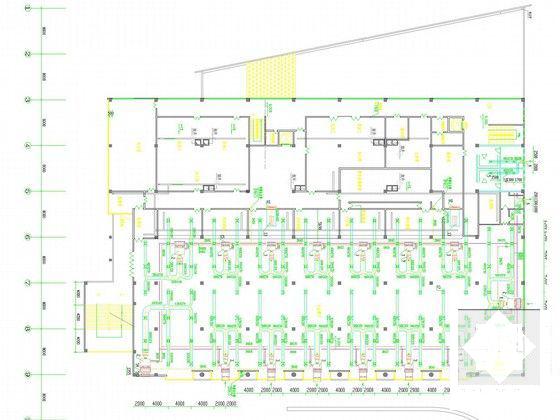

首层通风空调平剖图(一)

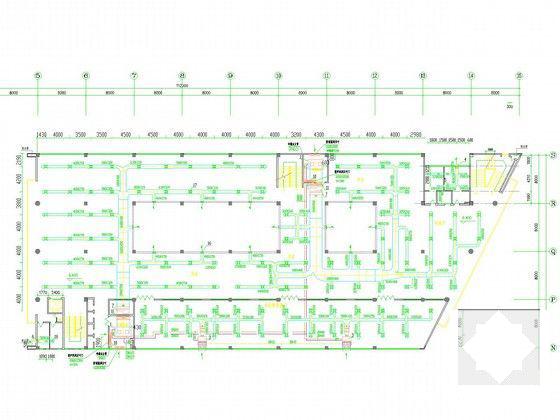

二层通风空调平剖面图(二)

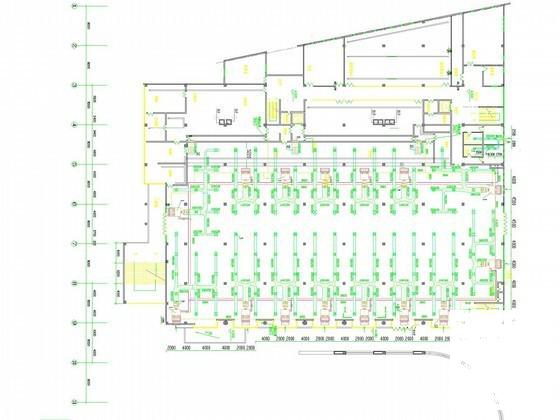

三层通风空调平面图(二)

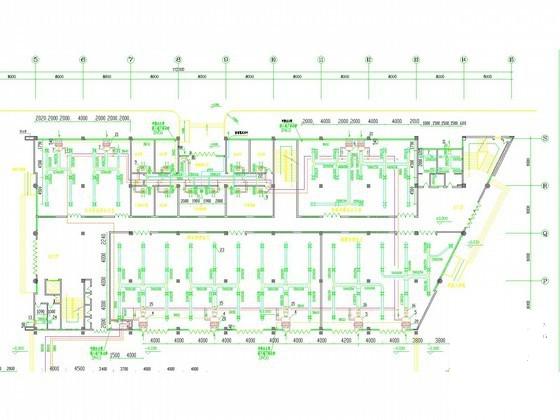

三层通风空调平面图(一)

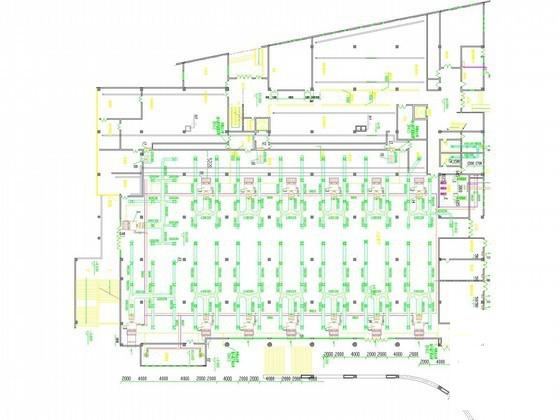

二层通风空调平剖面图(一)
