7层办公楼给排水及全淹没灭火系统CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,灭火器配置系统

附件详情

1、该项目生活给水设计秒流量为q=3.80l/s,自动喷洒给水q=28L/s,消防室内、室外设计秒流量均为q=20l/s。
2、生活给水管采用优质无毒PPR冷热水管(公称压力≥1.0MPa),每十米直线管道设一伸缩装置。明设生活排水管采用UPVC塑料管,雨水管采用柔性连接球墨铸铁排水管材;地下生活排水管采用硬聚氯乙烯排水塑料管,埋地雨水管采用排水铸铁管,水泥沙浆封口;消防、自动喷洒给水管采用内外壁热浸镀锌钢管。
3、卫生器具均采用节水型,卫生器具支管均设存水弯。

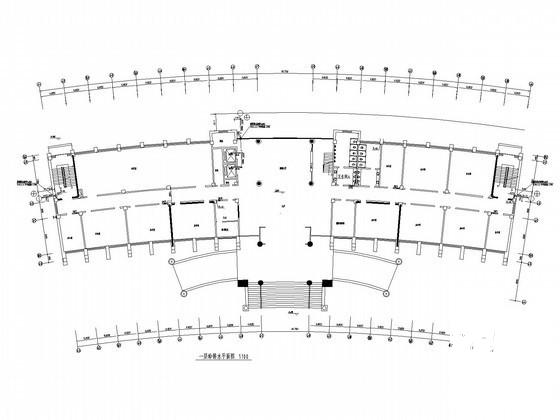

一层给排水平面图

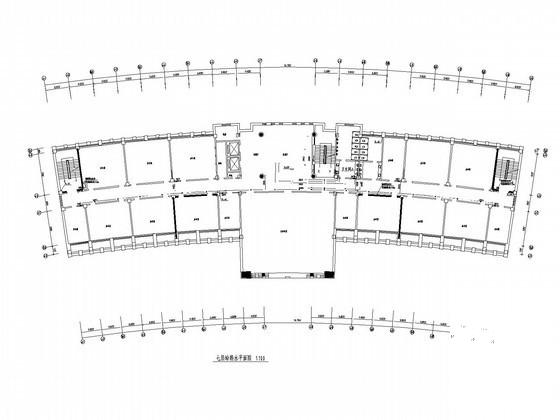

七层给排水平面图

给水及喷洒系统图

排水系统图

地下蓄水池平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 7层办公楼给排水及全淹没灭火系统CAD施工图纸 - 1
    第 1 张图
  • 7层办公楼给排水及全淹没灭火系统CAD施工图纸 - 2
    第 2 张图
  • 7层办公楼给排水及全淹没灭火系统CAD施工图纸 - 3
    第 3 张图
  • 7层办公楼给排水及全淹没灭火系统CAD施工图纸 - 4
    第 4 张图
  • 7层办公楼给排水及全淹没灭火系统CAD施工图纸 - 5
    第 5 张图
  • 7层办公楼给排水及全淹没灭火系统CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
