13层综合办公楼给排水CAD施工图纸(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:办公建筑
  • 建筑层数:高层建筑
  • 地上楼层:13层
  • 设计阶段:施工图设计
  • 供水方式:市政供水,高位水箱
  • 供水分区:三区
  • 污废水排水体制:合流
  • 设计内容:给水系统,热水系统,循环冷却水系统,污水排水系统,雨水排水系统,消火栓系统,喷淋系统
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

某综办公大楼给排水图纸,办公楼共13层, 分主楼、东配楼、西配楼。设计内容包括:生活给水系统、循环冷却水系统、生活热水系统、屋面雨水内排水系统、排水系统、室内消火栓给水系统、室外消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置。

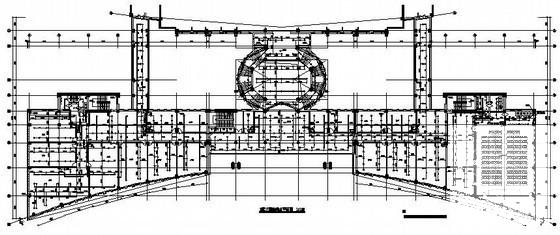

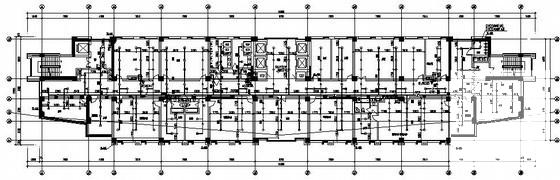

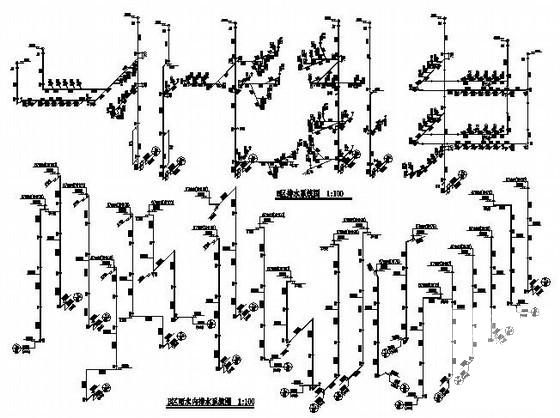

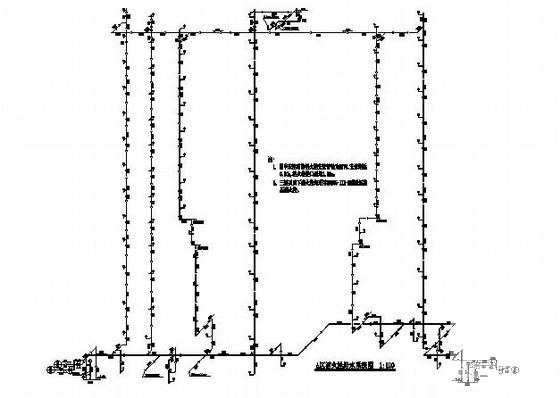

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 13层综合办公楼给排水CAD施工图纸(自动喷水灭火系统) - 1
    第 1 张图
  • 13层综合办公楼给排水CAD施工图纸(自动喷水灭火系统) - 2
    第 2 张图
  • 13层综合办公楼给排水CAD施工图纸(自动喷水灭火系统) - 3
    第 3 张图
  • 13层综合办公楼给排水CAD施工图纸(自动喷水灭火系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
