34层住宅楼给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:17552.48平方米
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:三区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 绿色设计专篇

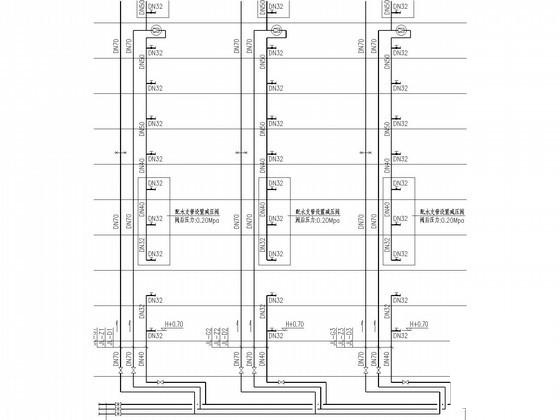

  • 给水系统原理图

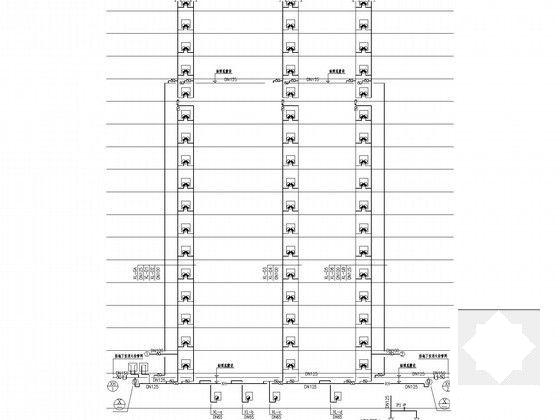

  • 消火栓系统原理图
  • 排水系统原理图

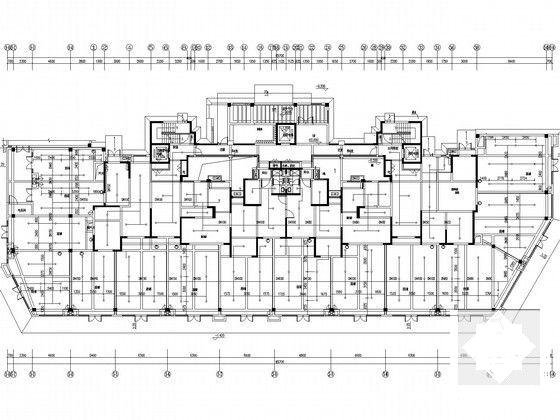

  • 自动喷淋平面图

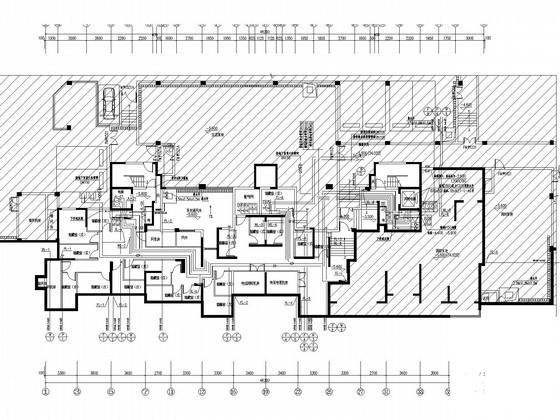

  • 给排水平面图
  • 卫生间平面大样图

附件详情

该项目为地下一层,地上三十四层住宅,设计范围包括室内给水系统、室内污废水系统。
,共16张。

给水系统原理图

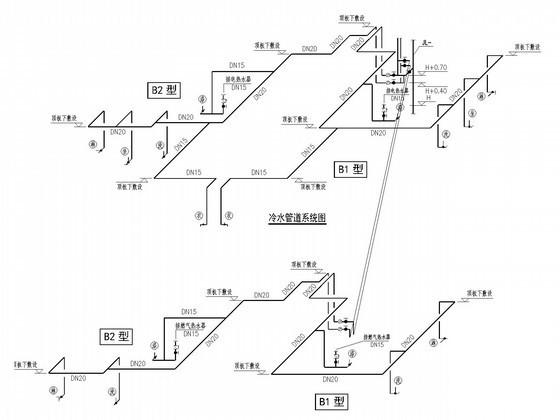

冷热水管道系统图

消火栓系统原理图

自动喷淋平面图

卫生间大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 34层住宅楼给排水消防CAD施工图纸 - 1
    第 1 张图
  • 34层住宅楼给排水消防CAD施工图纸 - 2
    第 2 张图
  • 34层住宅楼给排水消防CAD施工图纸 - 3
    第 3 张图
  • 34层住宅楼给排水消防CAD施工图纸 - 4
    第 4 张图
  • 34层住宅楼给排水消防CAD施工图纸 - 5
    第 5 张图
  • 34层住宅楼给排水消防CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
