一类8层办公综合楼给排水消防CAD施工图纸(系统图纸全)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:17400平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:47张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 大样节点:卫生间
  • 项目所在地:江苏

附件详情

  • 给排水平面图
  • 自动喷淋平面图
  • 给水系统原理图
  • 排水系统原理图
  • 雨水系统原理图
  • 消火栓系统原理图
  • 自喷系统原理图
  • 卫生间冷热水系统图
  • 卫生间排水系统图

附件详情

该项目高度33.2m,总建筑面积17400m2,建筑使用功能:综合楼,建筑建筑设计结构形式为框架结构,主体八层,地下一层,属于一类高层。设计范围:建筑物室内外消防,生活给水、热水、排水等管道系统。
,共47张。

给水系统原理图

排水系统原理图

喷淋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

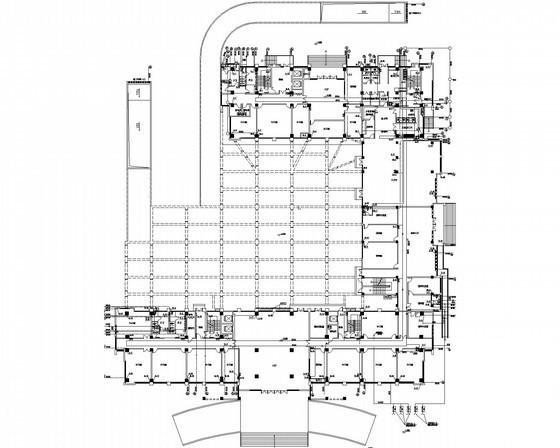

  • 一类8层办公综合楼给排水消防CAD施工图纸(系统图纸全) - 1
    第 1 张图

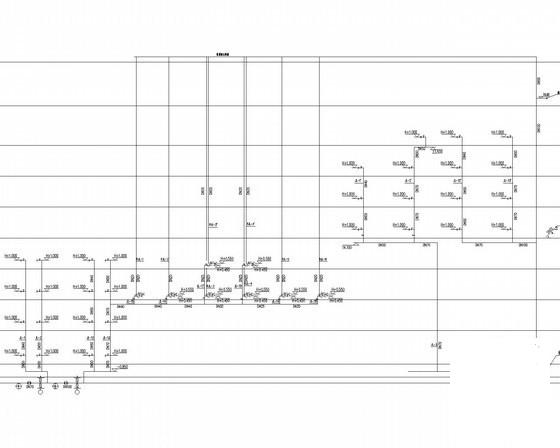

  • 一类8层办公综合楼给排水消防CAD施工图纸(系统图纸全) - 2
    第 2 张图
  • 一类8层办公综合楼给排水消防CAD施工图纸(系统图纸全) - 3
    第 3 张图
  • 一类8层办公综合楼给排水消防CAD施工图纸(系统图纸全) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
