11,028平米11层公共建筑给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:11,028平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:47张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 排水体制:污废分流,雨污分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 大样节点:泵房,卫生间
  • 项目所在地:安徽

附件详情

  • 给排水施工图 设计总说明
  • 给排水平面图
  • 喷淋布置平面图
  • 消火栓系统原理图
  • 喷淋系统原理图
  • 雨水系统原理图
  • 污水系统原理图
  • 消防水箱剖面图
  • 热水系统原理图
  • 集水坑排污泵系统原理图
  • 给水系统原理图
  • 卫生间大样图
  • 泵房大样图
  • 水泵房设备、预埋套管大样图

附件详情

该资料范围为建筑单体的室内生活给排水及消防给排水设计。
,共47张。

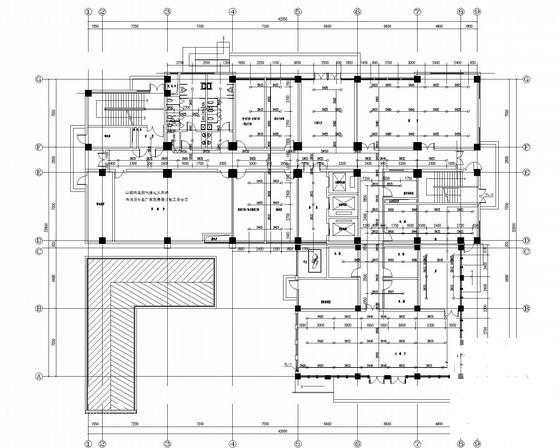

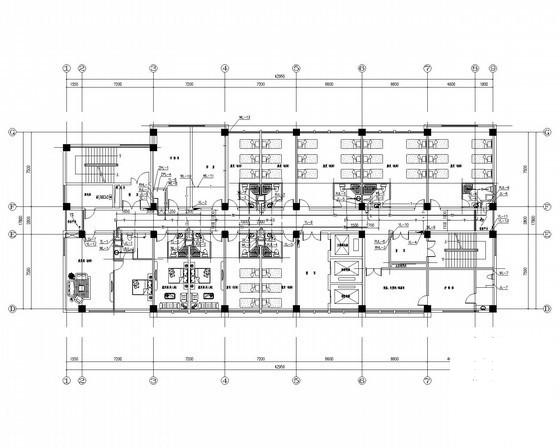

排水平面图

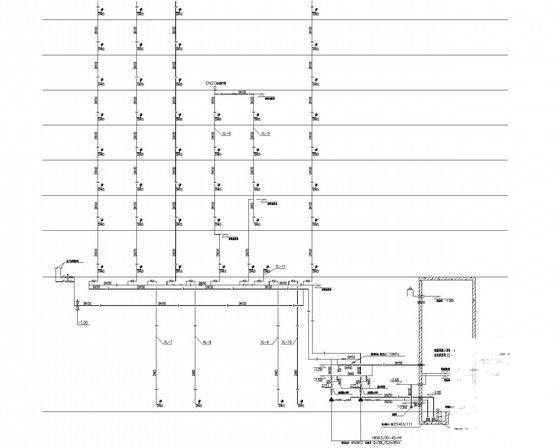

给水系统原理图

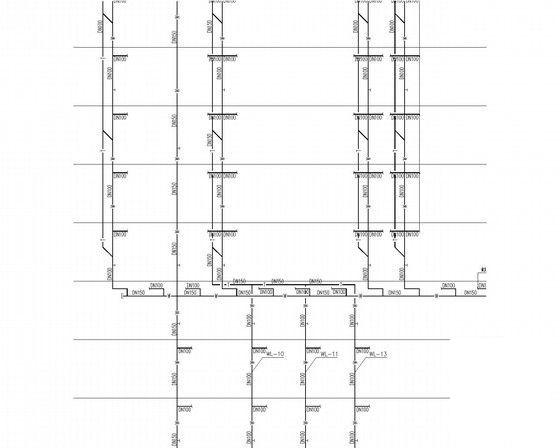

无水系统原理图

消火栓系统原理图

热水系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 11,028平米11层公共建筑给排水消防CAD施工图纸 - 1
    第 1 张图
  • 11,028平米11层公共建筑给排水消防CAD施工图纸 - 2
    第 2 张图
  • 11,028平米11层公共建筑给排水消防CAD施工图纸 - 3
    第 3 张图
  • 11,028平米11层公共建筑给排水消防CAD施工图纸 - 4
    第 4 张图
  • 11,028平米11层公共建筑给排水消防CAD施工图纸 - 5
    第 5 张图
  • 11,028平米11层公共建筑给排水消防CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
