38565平米17层医院给排水消防施工大样图

  • 建筑类别:医疗建筑
  • 建筑层数:高层建筑
  • 建筑设计面积:38565.79平方米
  • 建筑高度:79.05m
  • 地上楼层:17层
  • 地下楼层:1层
  • 设计阶段:施工图设计
  • 供水方式:市政供水,高位水箱,其他供水方式
  • 供水分区:三区
  • 污废水排水体制:合流
  • 设计内容:给水系统,热水系统,污水排水系统,雨水排水系统,消火栓系统,喷淋系统
  • 地下室:车库,仓储
  • 参考图纸:50到100张

附件详情

本建筑为医院综合医疗楼。总建筑面积38565.79平方米,地下一层,地上十七层,建筑高度79.05m,建筑类别属一类。地下室层高5.1m,为放射科、设备房、配电间和车库;1~4层层高5.2m,为大厅、门诊、检验和办公; 5层层高3.4m,为门诊和检验;设备层(五层上部)层高2.1m,6~15层层高3.9m,为各科室病房;16层层高4.2m,为ICU及手术部辅助用房等;17层层高5.1m,为手术部;手术室上部设备层层高2.1米,为手术室设备机房;屋顶设有水箱间,层高3.10m。
该项目设置生活冷水、热水、消火栓、自动喷水系统及生活污水、医疗污水、雨水等排水系统。从城市给水管网引进二路DN125给水管成环状,供生活及消防用水。消防水池及水泵房拟建于综合楼西端。生活污水、经过处理后的医疗污水、雨水排入城市排水管网。


病房消防平面图

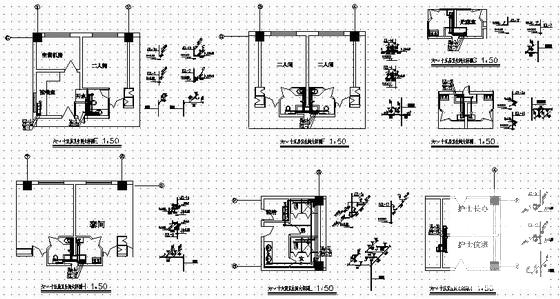

卫生间大样图

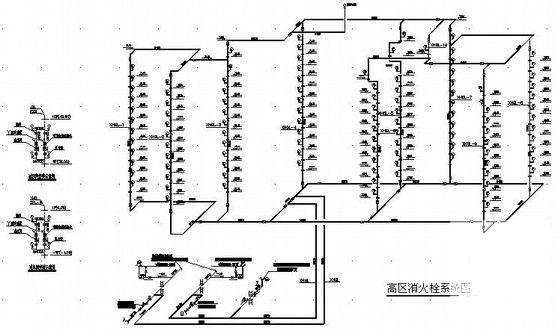

高区消火栓系统图

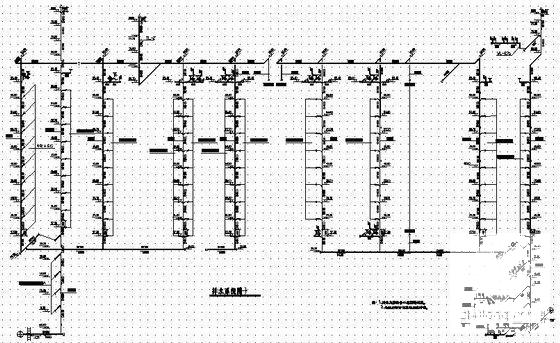

排水系统图

裙楼给排水平面图

裙房消防平面图

低区冷水系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 给排水大样图 - 1
    给排水大样图 - 1
  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
  • 给排水大样图 - 4
    给排水大样图 - 4
  • 给排水大样图 - 5
    给排水大样图 - 5
以上是部分截图,请下载附件后查看完整高清内容
