革命历史纪念馆户外LED显示屏钢结构CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:其他结构
  • 基础形式 :独立基础
  • 设计年代:近代

附件详情

某革命历史纪念馆户外P10LED显示屏钢结构施工图,含立面图,钢架图等共6张图。

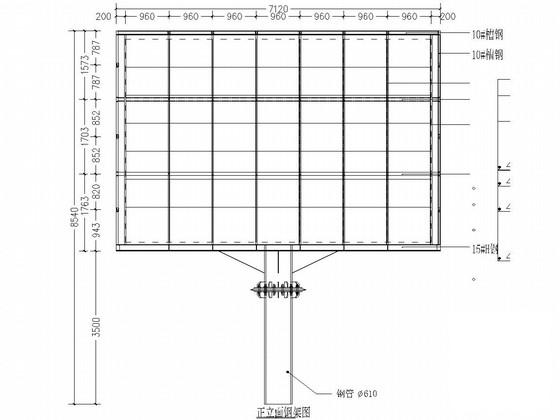

正立面钢架图

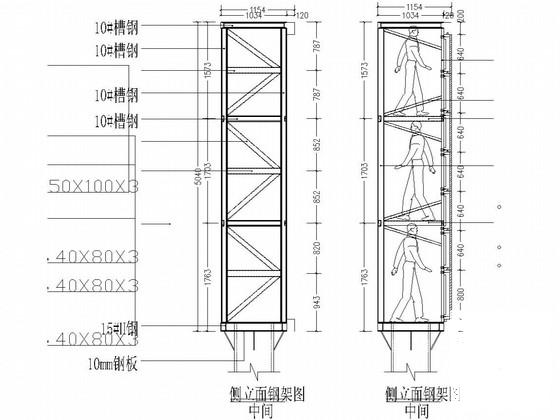

侧立面钢架图

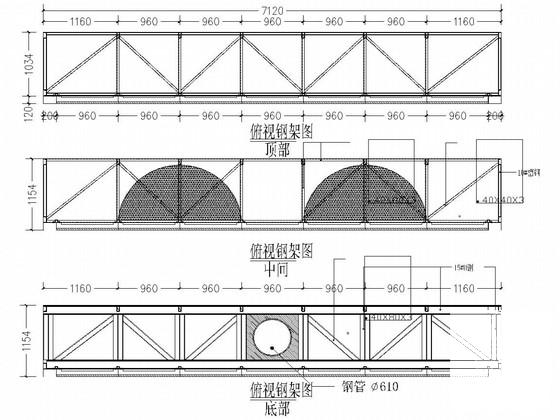

俯视钢架图
