15米高户外双立柱LED显示屏钢结构CAD施工图纸

  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 风压:0.75kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

大型LED显示屏全套施工图,钢结构体系,显示屏尺寸14730X8320X170,高度15米,显示屏距地6米。

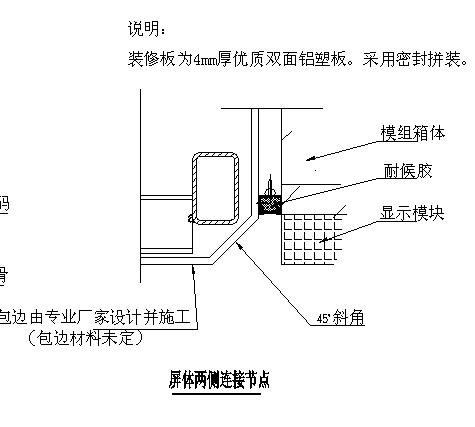

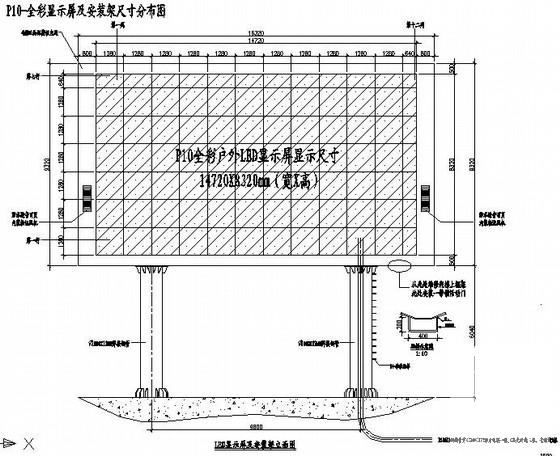

图纸主要包括:钢 结构设计说明 、钢结构焊接大样做法图、P10-全彩显示屏轴测尺寸图 、P10-全彩显示屏及安装架尺寸分布图、P10-全彩显示屏安装架构件立、侧面尺寸图

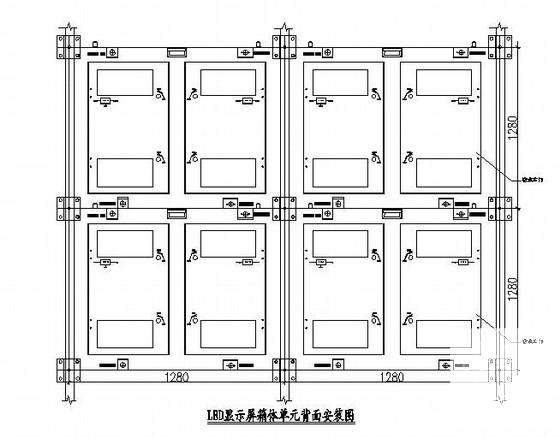

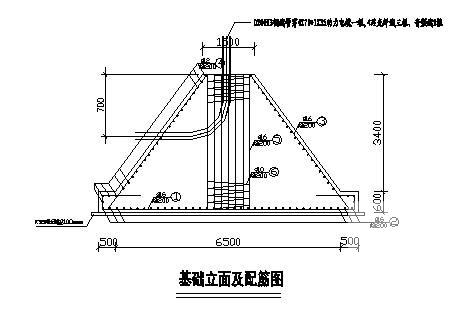

、P10- 平面尺寸图、P10-全彩显示屏安装架构件背面尺寸图、P10-全彩显示屏配套设备安装图、P10-全彩户外屏体单元箱体图(1280X1280X170MM)、P10-全彩户外屏体单元箱体安装连接图、柱下独基施工图
、LED显示屏外装饰节点连接大样图、LED显示屏材料预算表等共14张图纸,可供参考。
