2层框架结构大型集中供暖锅炉房结构CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:8.1m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.5kN/平方米
  • 参考图纸:59张
  • 设计年代:近代

附件详情

该项目为大型集中冬暖锅炉房,二层框架结构。7度抗震设防,采用多桩承台基础。包括:结构设计总说明,桩位平面图,基础平面图,桩详图等,锅炉基础平面布置图,锅炉详图,锅炉平台下钢煤斗图,排水沟平面布置图,设备基础详图,除渣埋件平面布置图,框架柱 平面布置图 ,柱表,梁板配筋图, 节点详图 ,楼梯配筋图等共计59张图纸。另有,建筑、动力、水暖、电器各专业图纸。

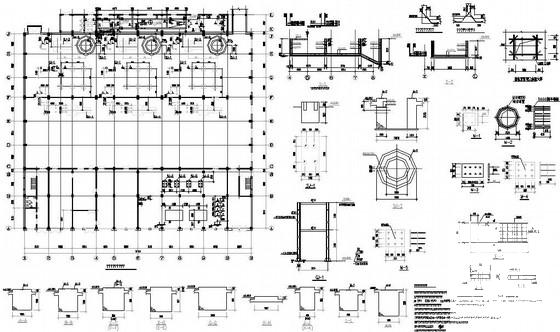

设备基础平面布置图

承台布置图

图5

图6

图7

图8

图9

楼梯详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 2层框架结构大型集中供暖锅炉房结构CAD施工图纸 - 1
    第 1 张图
  • 2层框架结构大型集中供暖锅炉房结构CAD施工图纸 - 2
    第 2 张图
  • 2层框架结构大型集中供暖锅炉房结构CAD施工图纸 - 3
    第 3 张图
  • 2层框架结构大型集中供暖锅炉房结构CAD施工图纸 - 4
    第 4 张图
  • 2层框架结构大型集中供暖锅炉房结构CAD施工图纸 - 5
    第 5 张图
  • 2层框架结构大型集中供暖锅炉房结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
