2层集中供暖地下室锅炉房给排水施工图纸cad平面图
-
建筑类别：其他
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水
-
项目所在地：贵州
项目概要：该项目为 贵州省集中供暖地下室锅炉房 给排水施工图
设计范围：锅炉房给排水系统
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

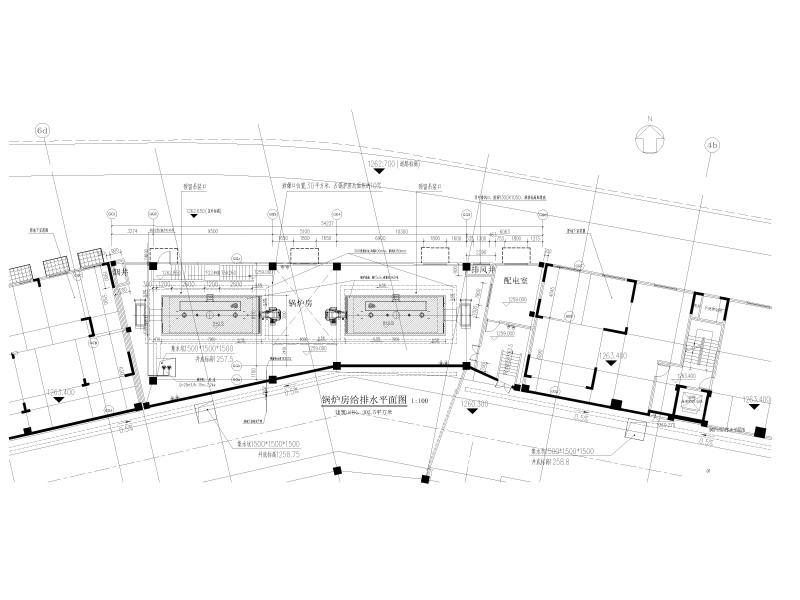

锅炉房给排水平面图 -
换热站1给排水平面图 -

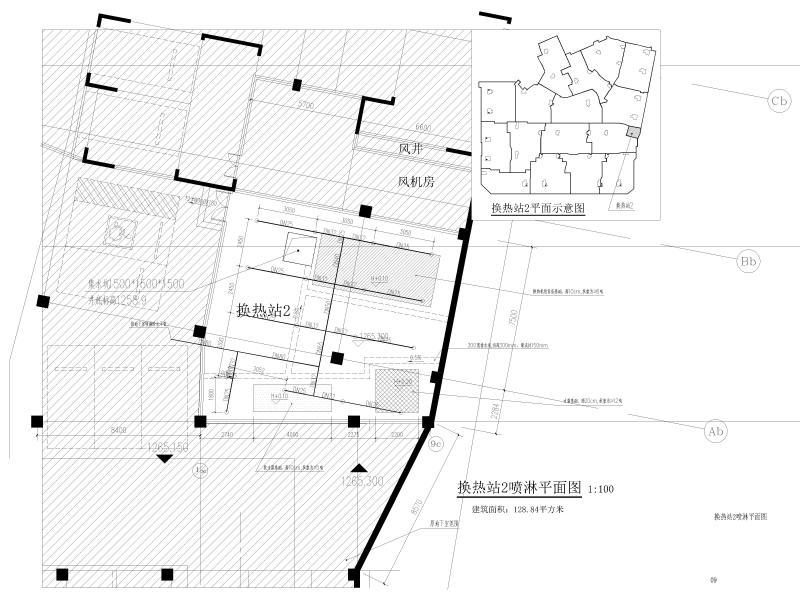

换热站2喷淋平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.27 MB
- 收藏次数：0
-
文件名称：
附件-996887867869999578.dwg
