铝单板公共卫生间幕墙及屋面施工大样图含计算书平面布置图及剖面图

  • 幕墙面板材料:金属幕墙
  • 金属幕墙:单层铝板
  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年,50年
  • 建筑设计结构形式:钢结构
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 设计年代:近代
该附件为: 铝单板公共卫生间幕墙及屋面图纸含计算书 格式为CAD+Word,。
包含:公共卫生间金属屋面工程+公共卫生间幕墙图+金属屋面计算书+铝单板幕墙(卫生间简支梁计算书)+铝单板幕墙(卫生间双跨梁计算书)。
一、项目概要:
  • (1)幕墙设计使用年限:25年;(2)地震设防烈度:6度,设计基本地震加速度为 0.05g;(3)基本风压值按50年一遇考虑:0.3KPa;(4)地面粗糙度类别:B类;(5)年最大温差:80℃,设计范围:铝单板幕墙。
  • 建筑结构类型:钢结构,建筑工程设计等级:二 级,设计使用年限:50年。
  • 本方案选用的屋面系统材料,主要包括:防水、保温、抗风、隔热等方面。b.屋面板: 0.9mm厚 65-430型铝镁锰屋面板(原色锤纹),c.防水层:0.50mm厚 防水透气膜,d.保温层:100mm厚 24kg/m玻璃纤维保温棉(单面贴铝箔),e.隔气层:0.3mm厚 PE隔气膜,f.底板:0.6mm厚 23-860型穿孔镀锌压型彩钢底板(23%穿孔率 孔径2.5mm 孔距5mm),g.屋面C型檩条:C140*50*20*2.5mm镀锌C型钢檩条 @1500mm。
二、资料目录:
  • 设计说明1~4,屋面檩条平面布置图,底板平面布置图,屋面板平面布置图,剖面图1~3,屋面系统标准纵剖节点图,屋面系统标准横剖节点图,檐口节点一,屋脊节点一,山墙节点图,金属屋面穿透结构收口节点图1~2,等。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

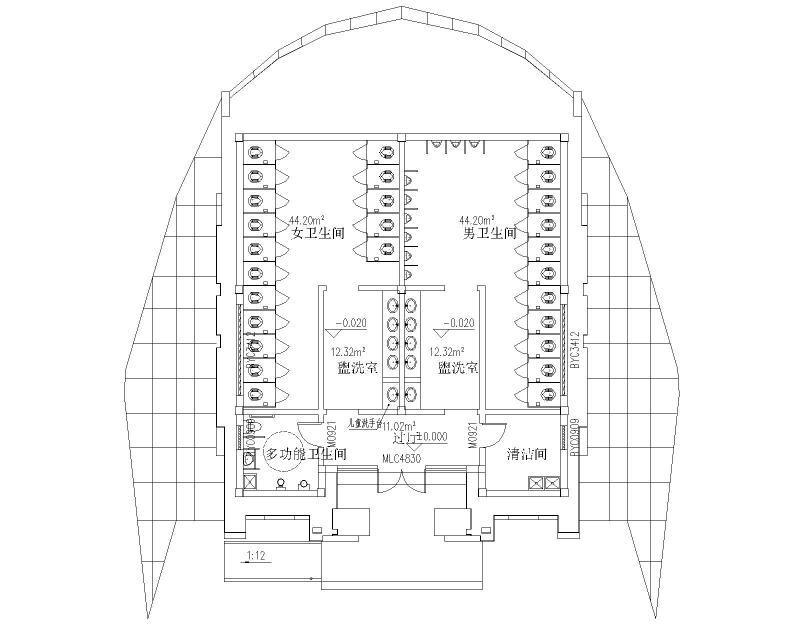

  • 一层平面图
    一层平面图

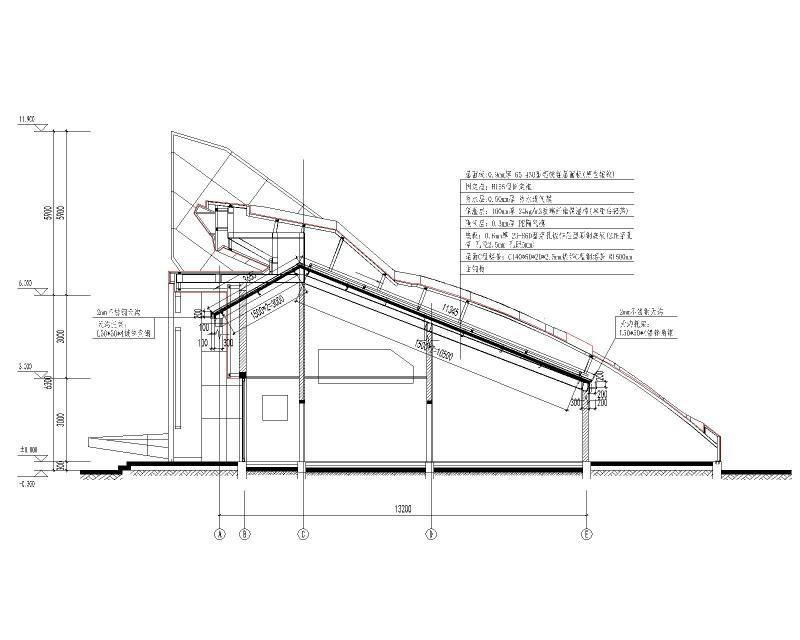

  • 公共卫生间金属屋面工程剖面图
    公共卫生间金属屋面工程剖面图

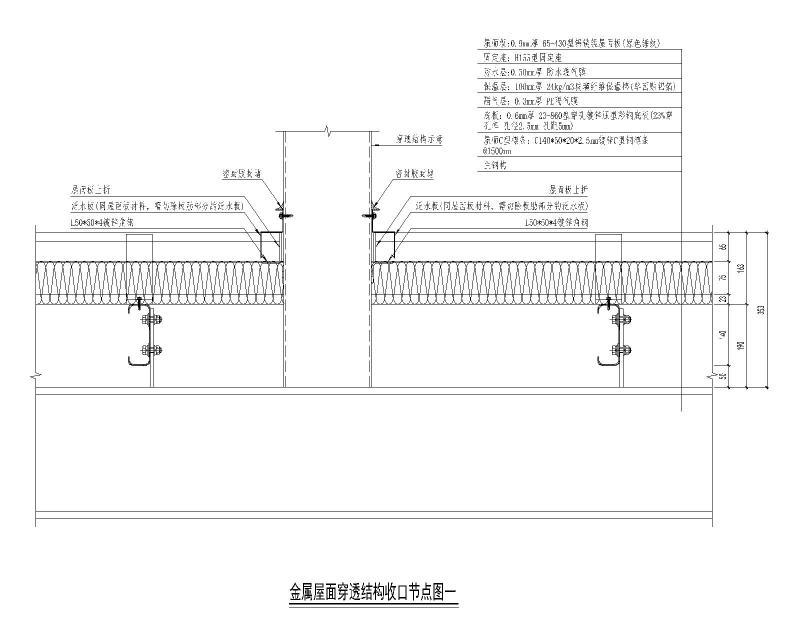

  • 金属屋面穿透结构收口节点图
    金属屋面穿透结构收口节点图

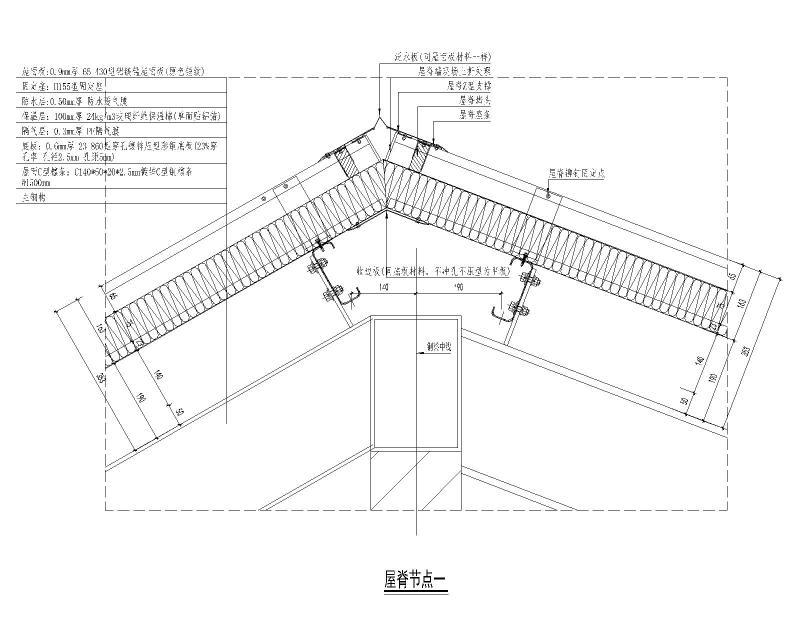

  • 屋脊节点大样图
    屋脊节点大样图
  • 屋面板平面布置图
    屋面板平面布置图
  • 檐口节点一
    檐口节点一
以上是部分截图,请下载附件后查看完整高清内容
