3层商业街幕墙、悬挑铝单板雨篷设计CAD施工图纸.dwg

  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:安徽
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑高度:13.62m
  • 地上层数:3层
  • 效果图:无

附件详情

商业街外立面幕墙装饰工程施工图,幕墙包括中空玻璃幕墙、石材幕墙、玻璃橱窗、铝单板幕墙、塑铝板幕墙等。
建筑层数:3层,建筑高度:13.62。
主要由下列幕墙形式组成:
(1).160系列隐框玻璃幕墙;
(2).塑铝板干挂幕墙;
(3).铝单板幕墙及雨篷;
(4).12mm钢化玻璃橱窗;
(5).石材幕墙;
(6).装饰铝合金格栅;
(7).12mm钢化玻璃地弹门;

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

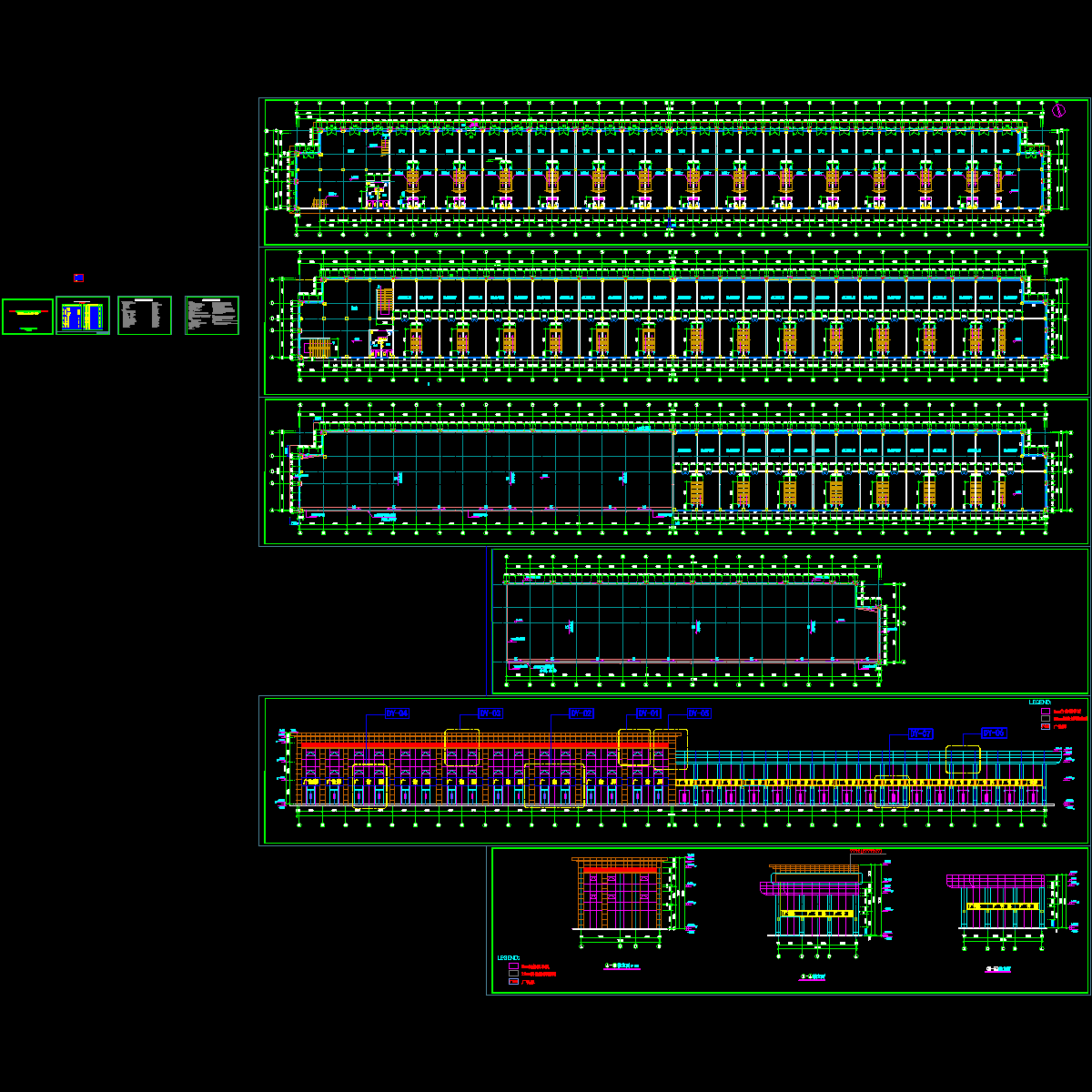

  • b-封面、目录.dwg
    b-封面、目录.dwg

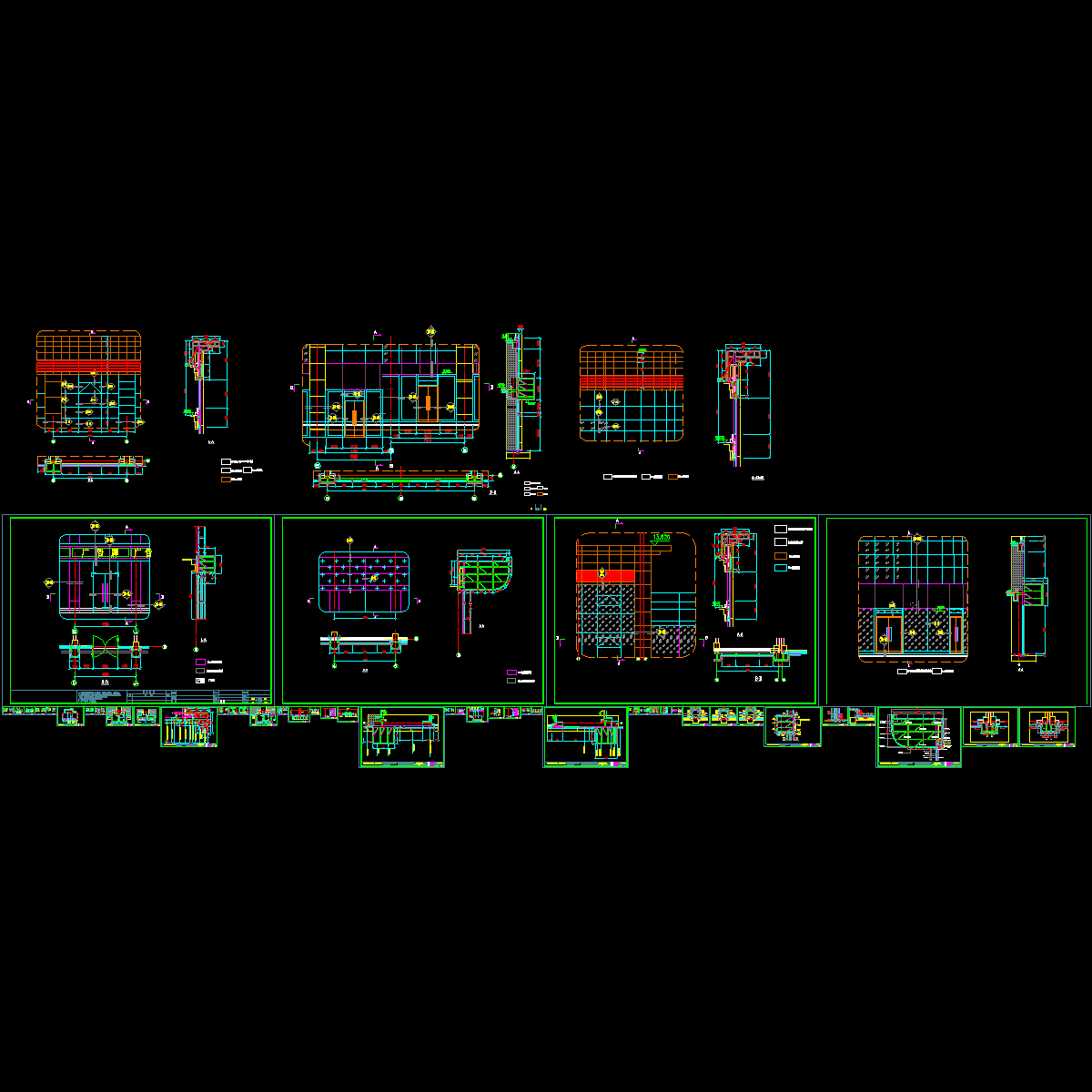

  • 节点b(修改).dwg
    节点b(修改).dwg
以上是部分截图,请下载附件后查看完整高清内容
