3980平米4层物流配送中心空调通风及防排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3979.12平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

一、项目概要:

该项目位于浙江省,是一个多层物流配送中心建筑,建筑面积为3979.12平米,地上4层,建筑高度19.9米。图纸内容包含设计及施工说明,主要设备材料表及图例,多联机系统流程图,空调通风平面图,空调制冷剂管道平面图等...

二、空调系统:采用直流变频式热泵型多联机进行制冷、制热...

三、 通风防排烟 系统:一至四层所有公共卫生间、三层休息室内小卫生间均设置平时排风系统,选用天花板管道式换气扇一台,安装于吊顶内。一层餐厅包厢、配电间、洗消间等房间设置机械排风系统,选用天花板管道式换气扇,安装于吊顶内。二层男、女浴室设置平时排风系统,分别选用天花板管道式换气扇一台,安装于吊顶内。四层茶水间、管理办公室内小卫生间,均设置平时排风系统,选用天花板管道式换气扇一台,安装于吊顶内。地下一层水泵房设置机械排风系统,选用壁式轴流风机一台,安装于风井内墙上。厨房设计1套直流式空调系统,操作间、库房等的通风、排油烟、补风系统由厨具公司深化设计,油烟排放浓度不应超过2.0mg/m...

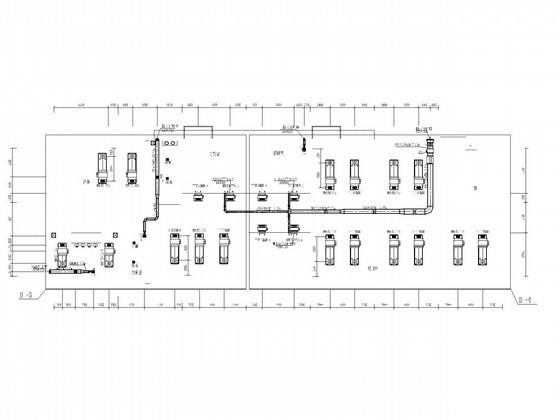

二层空调通风平面图

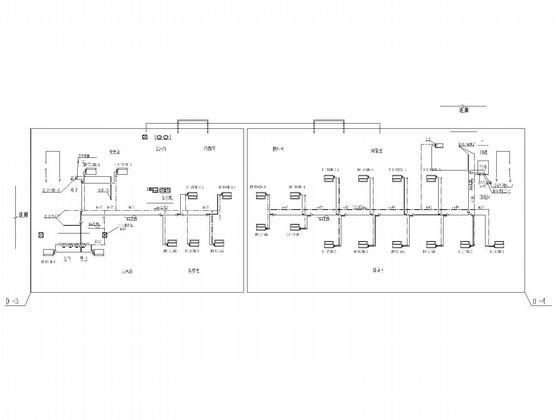

二层制冷剂管道平面图

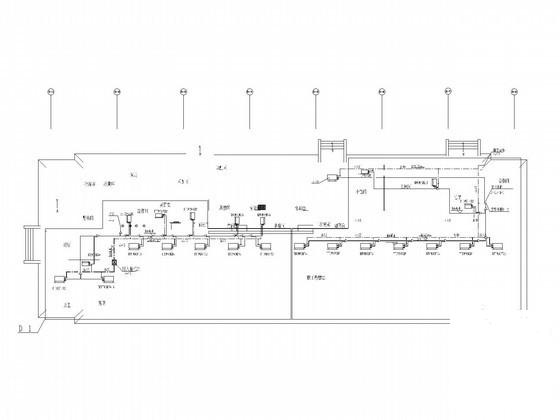

一层制冷剂管道平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

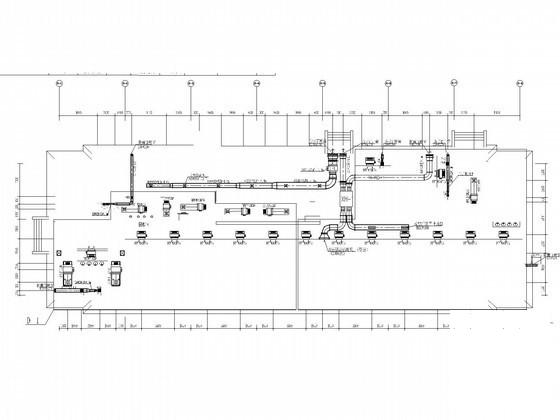

  • 物流配送中心设计 - 1
    物流配送中心设计 - 1
  • 物流配送中心设计 - 2
    物流配送中心设计 - 2
  • 物流配送中心设计 - 3
    物流配送中心设计 - 3
  • 物流配送中心设计 - 4
    物流配送中心设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
