建筑高度类型:高层建筑
-
建筑设计结构形式:钢筋混凝土结构
-
钢筋混凝土结构:框架
-
脚手架材料:钢管
脚手架
-
脚手架搭设:双排脚手架
-
脚手架支固:悬挑式脚手架
-
连接方式:扣件式
-
搭设高度:15m
-
悬挑高度:75m
-
脚手架计算书:悬挑式脚手架
-
编制时间:
-
基本参数: 悬挑水平钢梁采用14号工字钢,其中建筑物外悬挑段长度1.2m,建筑物内锚固段长度 1.8 m。与楼板连接的螺栓直径(mm):12.00;楼板混凝土标号:C30;
-
施工重点、难点:钢丝绳解开使用时,应按正确方法进行,以免钢丝绳产生扭结。钢丝绳切断前应在切口两侧用细铁丝捆扎,以防切断后绳头松散。
附件详情

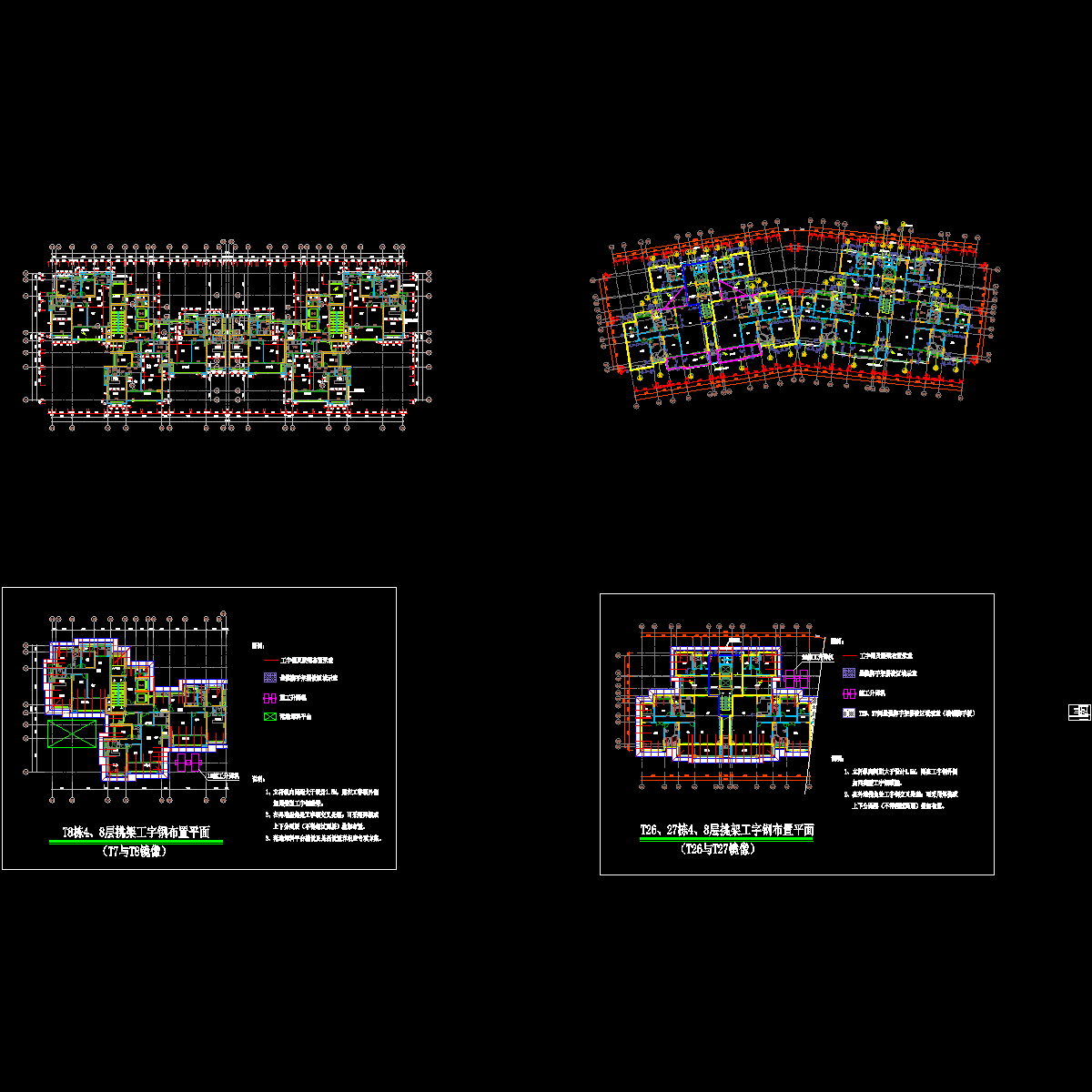

塔楼高度31层,搭设高度为75米,悬挑脚手架采用14号工字钢作为水平挑梁,工字钢悬挑长度1.2m,锚固长度1.8m,水平间距1.5m,从4层(4~8层只拉一道拉绳,拉绳作用于外立杆与大横杆交叉点,拉绳采用A15.5钢丝绳,拉绳上下点的距离为3m,拉环选用A16圆钢)和8层楼面分别悬挑,从8层楼面开始悬挑则一次悬挑到顶,分别在13、18、23、28层楼面进行4次卸载,钢丝绳上下点的距离为3m,每挑脚手架搭设高度15m(层高3m,共5层),拉环和吊环均选用A16圆钢,拉环共点设置,位置为立杆间距,钢丝绳采用A15.5钢丝绳。
悬挑梁的架设方法示意图(吊环及拉环规格、直径)
……
水平悬挑支撑梁
悬挑水平钢梁采用14号工字钢,其中建筑物外悬挑段长度1.2m,建筑物内锚固段长度 1.8 m。与楼板连接的螺栓直径(mm):12.00;楼板混凝土标号:C30;
……
防护设施:架体每层采用特制2米长的成品Φ8钢筋网架拼铺,踢脚板每层设置,高180mm。在2层设置一道水平兜网(若有),2层以上每隔
……
防雷避电:采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。避雷针共设置4根,避雷针采用……接地线采用50×5的镀锌扁钢……接地线与建筑物楼层内避雷系统的设置按脚手架的长度
……
拉绳与支杆参数
钢丝绳安全系数为:6.000;钢丝绳与墙距离为(m):3.000;悬挑水平钢梁采用钢丝绳与建筑物拉结,最里面钢丝绳距离建筑物 0.25 m。
……
钢丝绳卸荷计算:
钢丝绳卸荷按照完全卸荷计算方法。在脚手架全高范围内卸荷4次;吊点选择在立杆、小横杆、大横杆的交点位置;以卸荷吊点分段计算。
第1 次卸荷净高度为15m;第2 次卸荷净高度为15m;第3 次卸荷净高度为15m;第4 次卸荷净高度为15m;
……
悬挑梁的受力计算:
脚手架排距为800mm,内排脚手架距离墙体250mm,支拉斜杆的支点距离墙体为 250mm,
……
锚固段与楼板连接的计算:
1.水平钢梁与楼板压点如果采用钢筋拉环,拉环强度计算如下:
2.水平钢梁与楼板压点如果采用螺栓,螺栓粘结力锚固强度计算如下:
3.水平钢梁与楼板压点如果采用螺栓,混凝土局部承压计算如下:
……
冲压钢脚手板的构造要求
1、冲压钢脚手板主筋应平行于纵向水平杆方向铺设,应采用对接平铺,四个脚应用直径为1.2mm的镀锌钢丝固定在纵向水平杆上。
2、自顶层操作层的脚手板往下计,宜每隔一层满铺一层脚手板。
……
卸荷钢丝绳的安装
钢丝绳报废标准(一个节距内的断丝数) 表1
钢丝绳锈蚀或磨损时报废标准的折减系数 表2
钢丝绳的使用注意事项
(1)钢丝绳解开使用时,应按正确方法进行,以免钢丝绳产生扭结。钢丝绳切断前应在切口两侧用细铁丝捆扎,以防切断后绳头松散。
(2)钢丝绳穿过滑轮时,滑轮槽的直径应比绳的直径大1~2.5mm。滑轮槽过大钢丝绳容易压扁;过小则容易磨损。滑轮的直径不得小于钢丝绳直径的10~12倍,以减小绳的弯曲应力。禁止使用轮缘破损的滑轮。
。约4万字。
