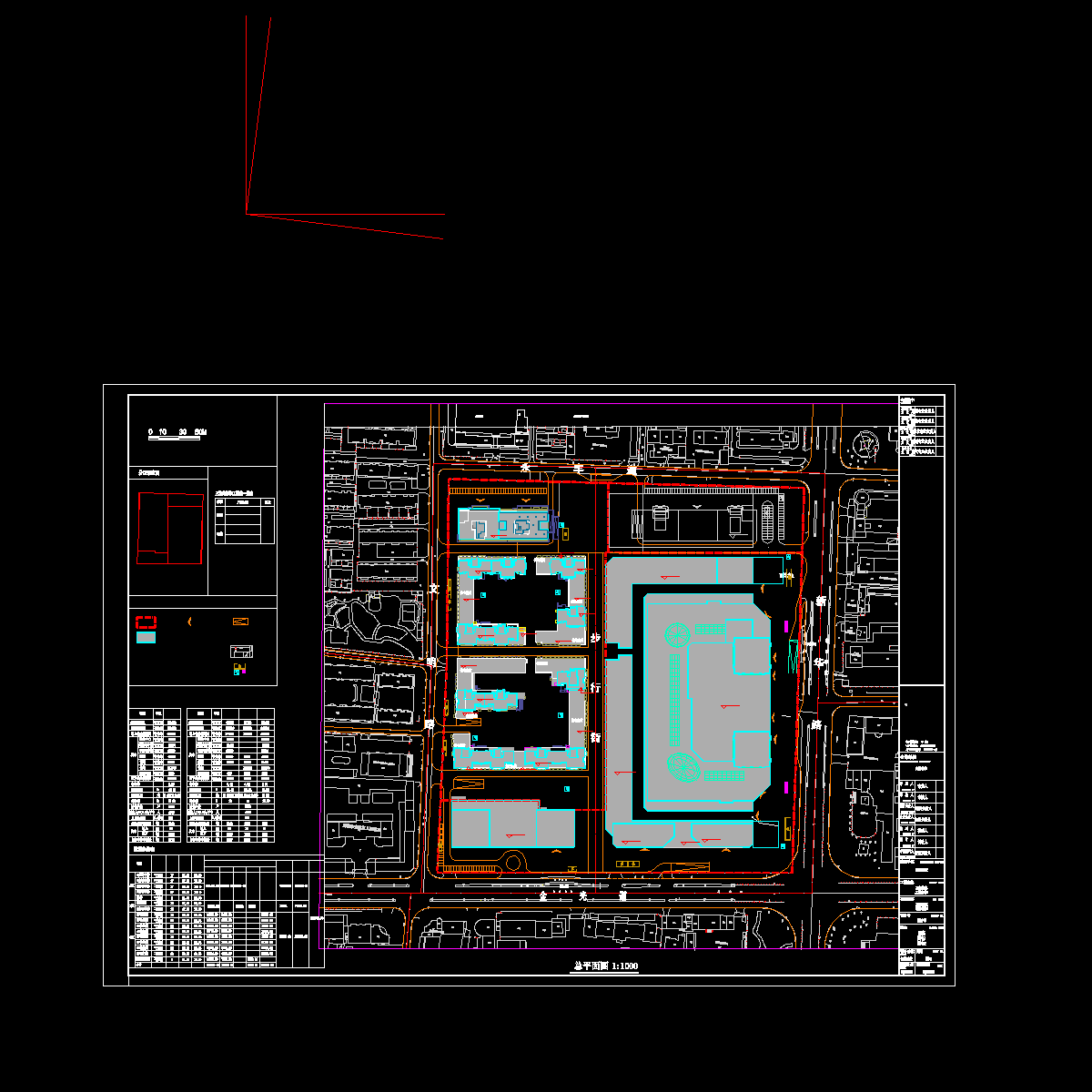

广场工程外脚手架搭设方案（工字钢悬挑双排落地架年）,平面图

附件详情

该项目含商业综合体、酒店、5A 写字楼、室外商业街、住宅及底商，分为A、B、C区，建筑面积共64.1万平方米，主要层高27层，高度111.3m。结构类型为框架筒体结构、框架结构。 结构悬挑控制重点：B座酒店西立面挑板随着楼层的增高悬挑长度减小，挑板；1#-8#住宅楼剪力墙外墙处局部存在空调板挑板；各栋局部存在楼梯紧挨外墙造成工字钢内侧无法固定。 ……………… 依据该项目的结构特点，1#～8#楼均从地上2层顶开始16层一挑设置工字钢悬挑脚手架，9#商务酒店为8层，与4层酒楼相连，故从首层顶板开始悬挑，7层一挑设置工字钢悬挑脚手架；A座酒店、酒店裙房及B座甲级写字楼均从1层顶板开始分段分层设工字钢挑架,进入塔楼构造后A座酒店从设备层顶开始进行悬挑，工字钢8层悬挑一次，B座酒店从6层顶进行悬挑，东、北、南三个立面工字钢6层悬挑一次，西立面结构挑板长度随着楼层的升高成比例缩小，工字钢4层一悬挑；CD座写字楼从地上3层顶板开始进行悬挑设置工字钢悬挑脚手架，工字钢9层悬挑一次；EF座写字楼从地上首层进行悬挑，6层悬挑一次后进入塔楼，塔楼工字钢12层一挑。二层裙房部位及底商均搭设采用钢管挑架，待肥槽回填土后改为落地架。 ………………
采用落地式双排脚手架，立杆纵距1500，步距1500mm，双排架排距为1000mm，高度由垫层底至二层顶（标高为8.600m），高度约18.6m。
在二层顶板（标高为8.600m）进行工字钢悬挑，采用16b工字钢，设双排脚手架，脚手架搭设至十八层顶板（标高为55.000m），搭设高度约47.6m。双排架纵距1500mm，排距1000mm，步距1800mm，施工层设腰杆，连墙件为2步3跨。
………………
附：脚手架计算书、工字钢布置平面图、地下室及裙房外架剖面图、工字钢挑架剖面及安装图、楼梯位置挑架设置图等大量cad图纸。
共40余页
