综合大楼木胶合板模板专项施工方案cad节点详图

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木模板,竹胶合板模板
  • 主要部位:柱,梁,底板,楼板,楼梯
  • 特殊节点详图:砖胎膜,后浇带
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:墙模板,柱模板,板模板
  • 编制时间:
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线
  • 施工重点难点:屋面设有钢架,局部有钢结构

附件详情

  • 目 录
  • 一、编制依据 1
  • 二、项目概要 1
  • 2.1建筑概况 1
  • 2.2结构概况 2
  • 三、施工部署 3
  • 3.1施工段的划分 3
  • 3.2施工工艺流程 3
  • 四、施工准备 3
  • 4.1技术准备 3
  • 4.2材料选择 4
  • 4.3材料计划 4
  • 4.4主要机具配备 5
  • 4.5劳动力计划 5
  • 五、 模板工程 施工方法 5
  • 5.1统一要求 5
  • 5.2施工缝 6
  • 5.3 地下室底板模板 9
  • 5.4墙体模板: 10
  • 5.5柱模: 12
  • 5.6梁、板模板: 12
  • 5.7核心筒模板: 15
  • 5.8楼梯模板: 16
  • 5.9 特殊部位模板构造 17
  • 六、模板安装 17
  • 6.1 准备工作 17
  • 6.2节点处理措施 17
  • 6.3 注意事项 18
  • 七、模板的拆除 18
  • 八、质量要求 19
  • 九、质量控制措施 20
  • 十、安全控制措施 21
  • 十一、计算结论表 22
  • 墙模板计算结论表 22
  • 柱模板(700×700)计算结论表 23
  • 柱模板(900×1600)计算结论表 24
  • 梁模板(350×700)计算结论表 25
  • 梁模板(500×900)计算结论表 26
  • 梁模板(450×2300)计算结论表 27
  • 120㎜厚板模板(扣件钢管架)计算结论表 28
  • 180㎜厚板模板(扣件钢管架)计算结论表 29

附件详情

该资料仅为总平面及主体建筑(一期工程),总建筑面积约48652.1平方米,地上(25层)建筑面积约35389平方米,地下(2层)建筑面积约13236.1平方米,建筑高度约99.9米;该主楼地上部分为超高层集控中心大楼,地下部分为汽车库及设备用房。 建筑类别及防火设计等级:一类高层建筑;耐火等级,一级,建筑等级:二级,屋面防水等级:二级,地下室防水等级:二级。 结构类型及抗震设防烈度:全现浇钢筋混凝土框架-剪力墙结构,抗震设防烈度为7度。 抗震措施:地下二层框架及剪力墙的抗震等级均为三级,塔楼五层楼面以下框架及剪力墙的抗震等级均为一级,塔楼五层楼面以上框架及剪力墙的抗震等级均为二级, 该项目±0.000标高相当于绝对高程499.200m。
屋面最高处(小屋面板面标高105.65m)板面标高99.55m,地下室底板结构板面标高-10.00m。
屋面设有钢架,局部有钢结构。
基础形式为板式筏板基础及独立基础。
结构设计使用年限为50年。
……
4.2.2 模板材料
(1)底板模板:底板四周采用240 砖模,电梯井坑和集水坑采用2440×1220×9mm 的竹夹板现场吊模。
(2)地下室外墙、内墙(筒体除外)、柱子(圆形柱和主楼柱除外)及主楼部分的楼板底模采用1830×915×16mm的九层杨木胶合板。
(3)主楼梁底及梁侧模采用2440×1220×15mm的十一层杨木胶合板。
(4)主楼各类框架柱及筒体范围的各类墙体模板采用1830×915×17mm的九层马尾松木胶合板。
(5)圆柱模板采用3mm厚钢板制作定型钢模。
(6)模板背楞采用50×100mm的木枋。
(7)支模架均采用φ48×3.5mm钢管搭设扣件式钢管 脚手架
……
五、模板工程施工方法
5.1统一要求
5.1.1 模板组拼
模板组装要严格按照模板配板图尺寸拼装成整体,模板在现场拼装时,要控制好相邻板面之间拼缝,两板接头处要加设卡子,以防漏浆,拼装完成后用钢丝把模板和竖向钢管绑扎牢固,以保持模板的整体性。
5.1.2 模板定位
当底板或顶板混凝土浇筑完毕并具有一定强度(≥1.2MPa),即用手按不松软、无痕迹,方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线,以便于墙模板的安装和校正。
当墙混凝土浇筑完毕,模板拆除以后,开始引测楼层1000mm 标高控制线,并根据该1000mm 线将板底的控制线直接引测到墙上。
……
字数约1.9万字
6月

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

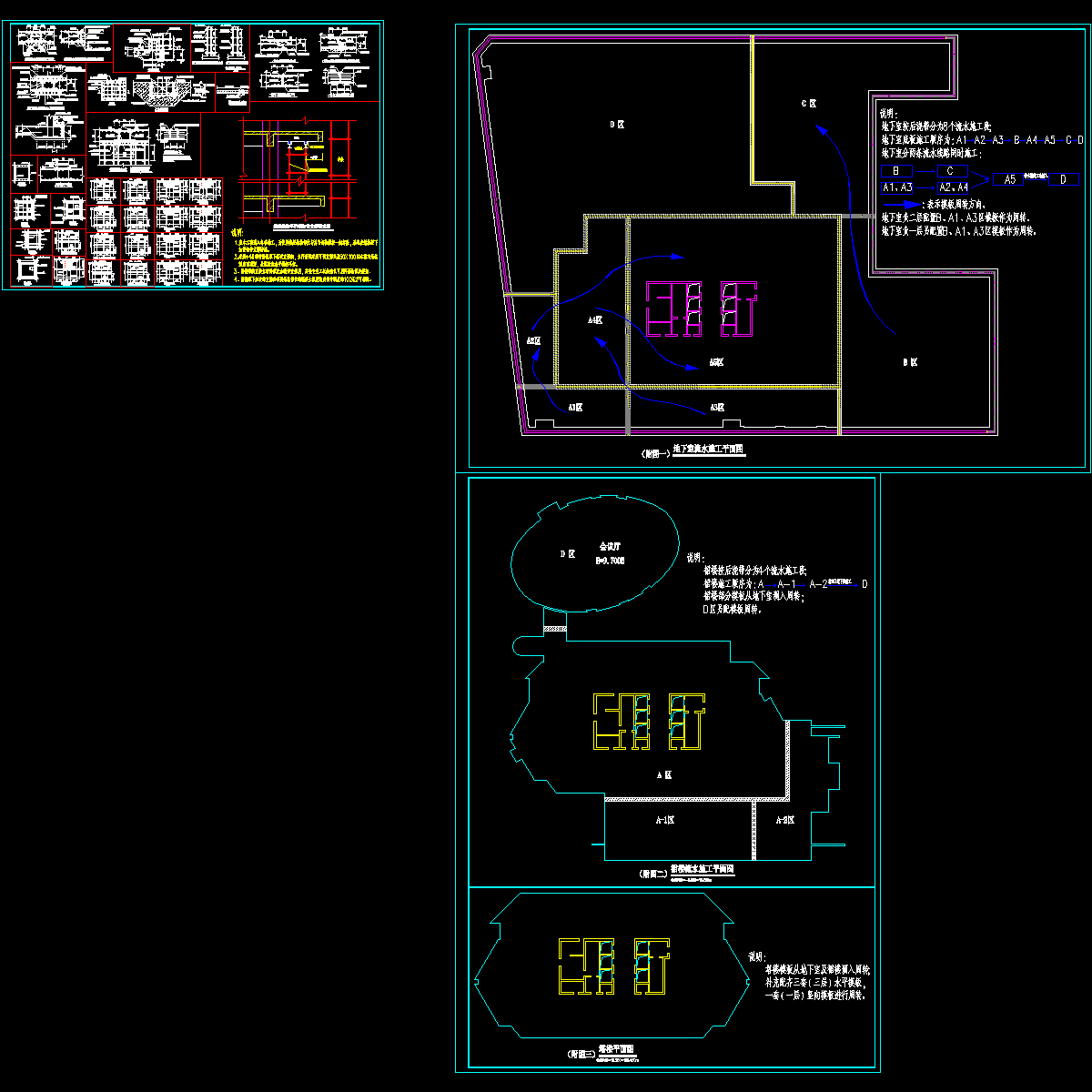

  • 综合大楼木胶合板模板专项施工方案cad节点详图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
