直线加速器房模板支撑专项施工方案(大体积混凝土高大模板)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木模板
  • 主要部位:柱,底板,楼板,剪力墙
  • 楼板支撑架:扣件式
  • 模板计算书:墙模板,柱模板
  • 编制时间:近代年
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点:底板厚 1500mm,顶板厚 2500mm;墙体厚 2500mm,墙高 6000mm;剪力墙为散拼木模板;

附件详情

  • 一、建筑、结构概况 1
  • 二、施工难点 1
  • 三、施工工艺流程 1
  • 四、施工准备 2
  • 4.1 技术准备 2
  • 4.2物资准备 2
  • 4.2.1材料准备 2
  • 4.2.2机具准备 2
  • 4.2.3劳动力准备 4
  • 4.2.4管理架构 4
  • 五、模板安装 5
  • 5.1、剪力墙模板施工 5
  • 5.2、顶板模板施工 7
  • 5.4.2支撑体系验收 13
  • 5.4.3 剪力墙模板拆除: 15
  • 5.4.4 施工质量保证措施 16
  • 六.高支模支设和混凝土施工部署 16
  • 6.1施工部署 16
  • 七. 模板工程 拆模方案 17
  • 7.1验收及拆除的批准程序 17
  • 八.监测措施 19
  • 九 、 安全管理组织机构及管理职责 19
  • 9.1安全生产保证体系 19
  • 9.2 安全组织机构的安全责任制及安全职责 20
  • 9.2.1 安全组织机构的安全责任制 20
  • 9.2.2、职能部门的安全职责 20
  • 9.2.3 各级人员安全职责 24
  • 十.安全施工技术措施 30
  • 十一. 危险源的辨识及应对措施 31
  • 11.1 .预防坍塌事故的安全技术措施 31
  • 11.2.预防高空坠落事故安全技术措施 32
  • 11.3 预防物体打击事故安全技术措施 33
  • 十二.应急预案 34
  • 12.1应急目的 34
  • 12.2应急准备 34
  • 12.2.1应急救援组织机构及组织成员职责 34
  • 12.2.3 出现以下紧急情况时的应急方案 37
  • 附件一: 2500厚墙板板模板计算书
  • 附件二:2500厚顶板模板计算书

附件详情

一、建筑、结构概况
医院脑科中心综合楼工程,在地下二层设计有直线加速器机房,该机房建筑面积 139.52平方米,底板厚 1500mm,顶板厚 2500mm;墙体厚 2500mm,墙高 6000mm;混凝土为C30P6普通混凝土,内掺SY-G高强混凝土抗裂剂,混凝土总量达600立方米。
二、施工难点
1、医用直线加速器室钢筋混凝土结构厚度大,墙体、顶板厚度较大,属于高大模板(其中顶板施工面荷载高达6.0T/平方米,是高大模板划分标准1T/平方米的6倍)。因此,需对直线加速器室的高大模板支撑体系进行设计、计算,制定专项施工方案,以确保模板支撑体系的稳定性,确保施工质量和安全。
2、医用直线加速器室机房内的高能电磁辐射在没有防护的情况下,会给周边人员造成伤害,为防止高能射线的泄漏,加速器室的混凝土结构不允许有穿透的混凝土施工缝,在墙板和顶板的大体积混凝土施工时必须采取各种有效措施,确保大体积混凝土能连续浇捣密实,防止大体积混凝土出现裂缝,这是混凝土施工的难点。
……
5.1、剪力墙模板施工
1、为保证剪力墙混凝土自身防水效果及增加模板施工工作效率,采用散拼木模板,模板加固采用木枋,墙厚在2500㎜以下的穿墙丝杆为φ14防水穿墙螺杆,墙厚2500㎜的穿墙丝杆为φ16防水穿墙螺杆,螺杆间距横向、竖向均为305×305。墙体模板采用18mm厚的九层胶合板,竖向背枋内龙骨为50×90mm木枋,3米以下木枋间距密布, 3米以上木枋间距50mm;横向外龙骨为两根φ48×3.0mm钢管,间距300mm,第一道从地面200mm起。
……
5.2、顶板模板施工
该项目现浇楼板模板采用18㎜厚双层木模板,主梁采用3根钢管在顶托内排列(原设计计划采用10#工字钢,后取消),次梁采用50×100mm的木枋按照密布排列。模板底部支撑体系采用轮扣式钢管脚手架及带有可调式伸缩头顶托的钢管脚手架作为支撑体系施工。(说明:部分地区禁止使用轮扣式钢管 脚手架 ,但从本人施工的武汉同济医院伽马刀室改造工程和新华医院直线加速器厚大体积结构来看,效果很好,安拆简便,受力可靠。是否采用,必须经 专家论证 。)
……
附件一: 2500厚墙板板模板计算书
附件二:2500厚顶板模板计算书

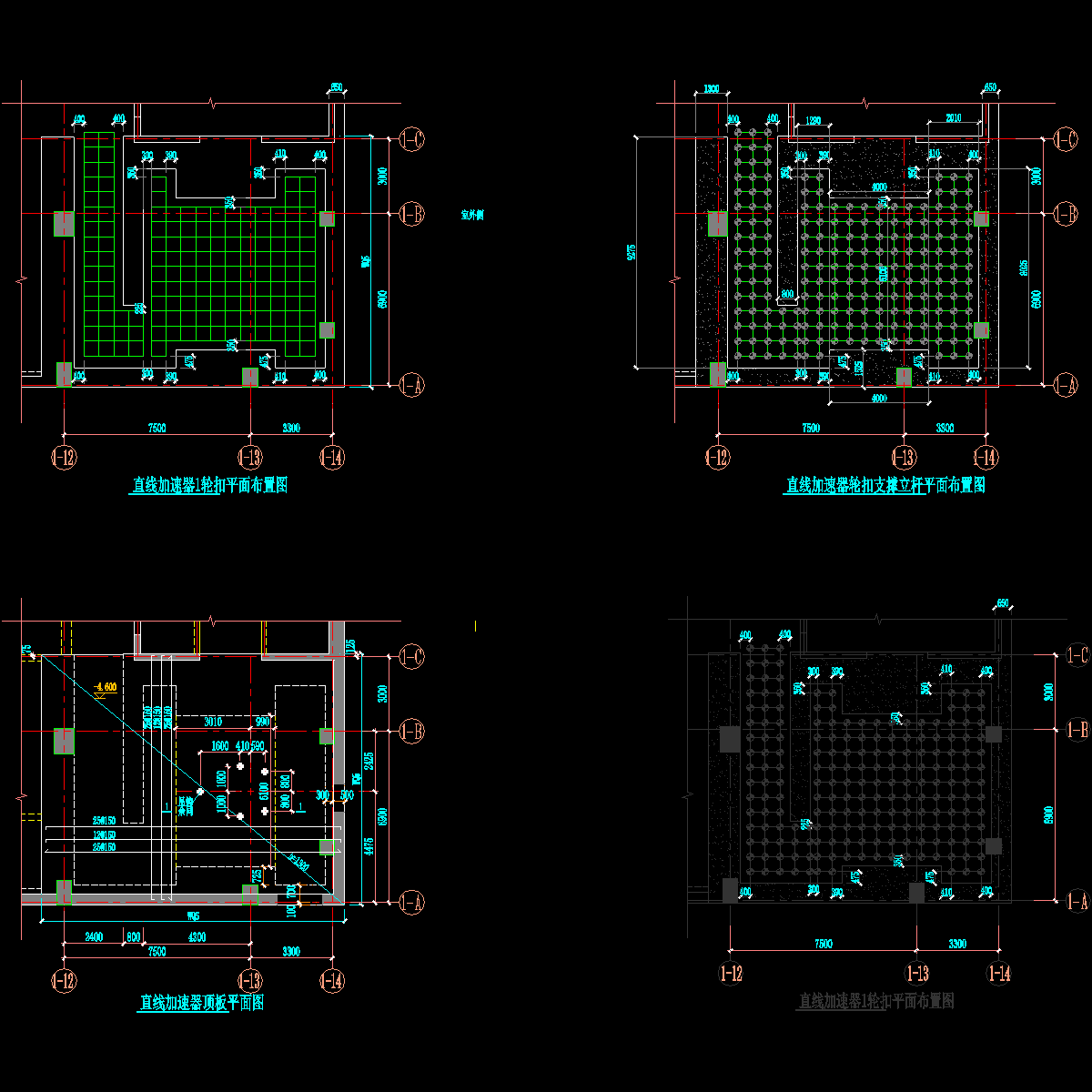

直线加速器脚手架布置CAD

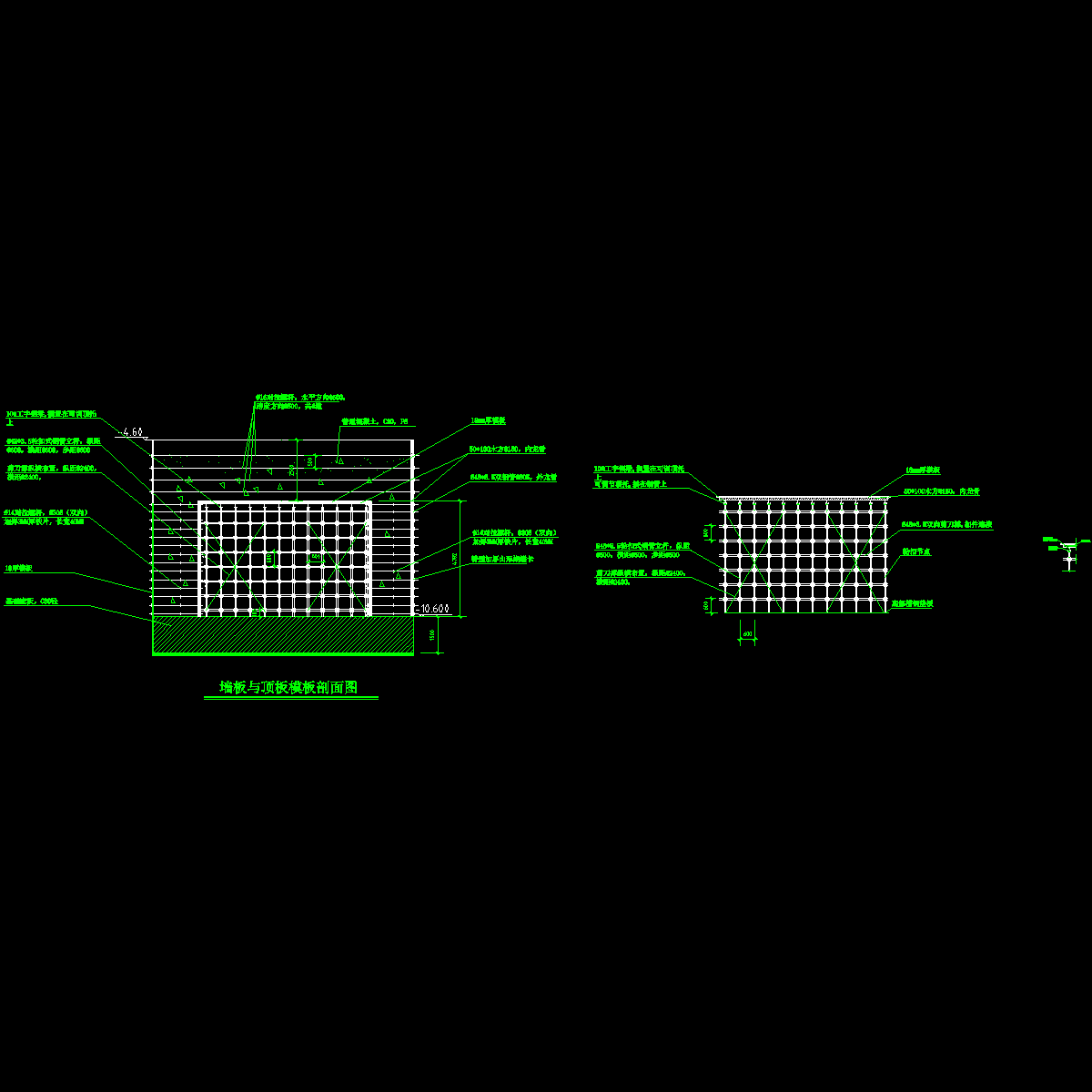

直线加速器1300厚墙板CAD
……
60余页,编制于近代年

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 直线加速器1300厚墙板.dwg
    直线加速器1300厚墙板.dwg
  • 直线加速器脚手架布置.dwg
    直线加速器脚手架布置.dwg
以上是部分截图,请下载附件后查看完整高清内容
