预应力钢筋混凝土连续箱梁桥施工图纸63张

  • 位置:黑龙江
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:76m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 桥位平面图
  • 全桥工程数量表2

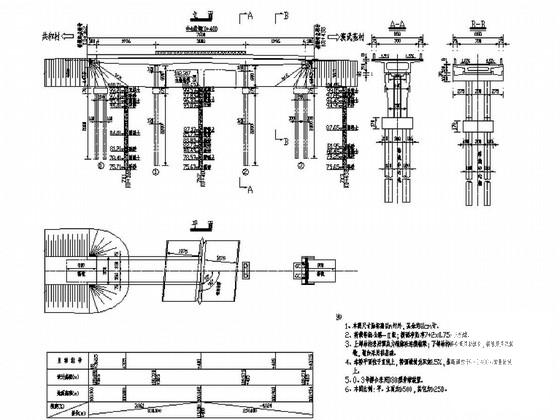

  • 桥型布置图
  • 桩位坐标图
  • 桥墩一般构造图
  • 桥墩墩柱钢筋构造图3
  • 桥墩承台钢筋构造图
  • 桥墩桩基础钢筋构造图
  • 桥台一般构造图
  • 桥台盖梁钢筋构造图
  • 桥台耳背墙钢筋构造图
  • 桥台耳墙牛腿钢筋构造图
  • 桥台挡块钢筋构造图
  • 桥台肋板钢筋构造图2
  • 桥台承台钢筋构造图
  • 桥台桩基础钢筋构造图
  • 连续箱梁一般构造图3
  • 连续箱梁钢束一般构造图8
  • 连续箱梁钢筋构造图6
  • 连续箱梁中横隔梁钢筋构造图
  • 连续箱梁端横隔梁钢筋构造图
  • 连续箱梁锚具构造图
  • 连续箱梁锚槽构造图
  • 连续箱梁锚槽钢筋构造图2
  • 连续箱梁锚块构造图
  • 连续箱梁锚块钢筋构造图
  • 支座布置图
  • 连续梁支座调平块、垫石构造图2
  • 连续梁支座安装构造图2
  • 桥面铺装钢筋构造图
  • 施工天窗钢筋构造图
  • 栏杆布置及钢筋构造图4
  • 防抛网构造图2
  • 伸缩装置构造图
  • 泄水管构造图
  • 桥台搭板一般构造图
  • 桥台搭板钢筋构造图
  • 锥坡构造图
  • 花瓶墩计算书20页

附件详情

荷载等级:公路-Ⅱ级;桥面净宽:净7+2x0.75m人行道。
上部结构采用预应力钢筋混凝土砼连续箱梁;下部结构桥台采用肋板台,桥墩采用花瓶墩,墩台采用桩基础。
本桥平面位于直线上,桥面横坡为双向1.5%,纵断面位于R=2400m的竖曲线上。
0、3号桥台采用D80型伸缩装置。
……共计63张 设计于

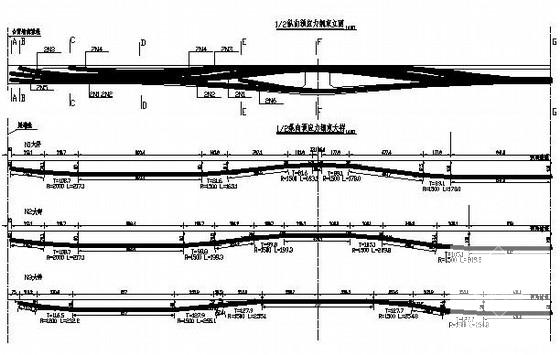

连续箱梁预应力束布置图
