中学风雨操场项目电气施工图纸cad平面图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:5912.52平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,低压配电,建筑物防雷,接地安全
设计总说明:1、项目概要:该项目为 贵州省中学风雨操场项目 电气施工图 ;工程总建筑面积5912.52m。本建筑一层层高为7.2米,二、三层层高均为5.7米,建筑高度为18.3m(室外地面至屋面标高).主要功能为一层主要为1140人大礼堂,二层为室内篮球场,三层为办公室及室内乒乓球场功能。建筑建筑设计结构形式为框架结构,设计使用年限为50年。
2、设计范围:该项目设计包括红线内的以下电气系统:1)低压配电系统。2)建筑物防雷、接地系统及安全措施;
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

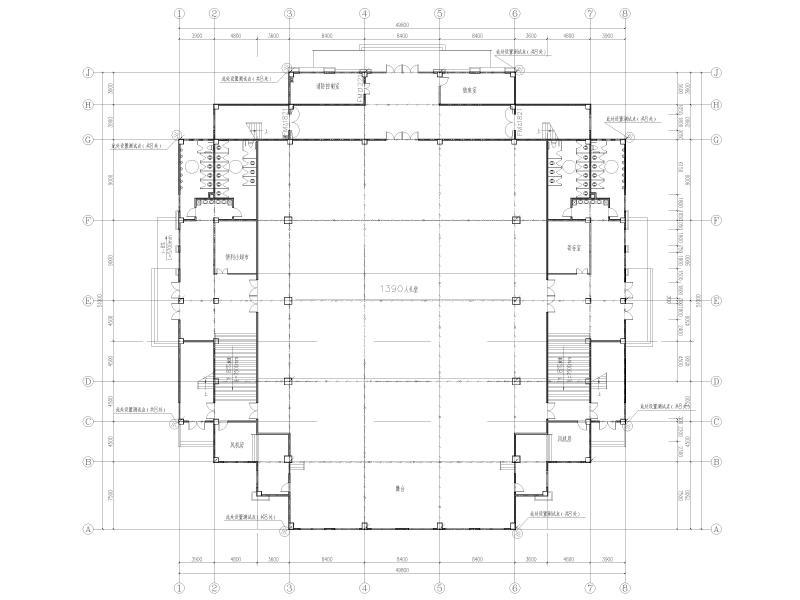

  • 基础接地平面图
    基础接地平面图

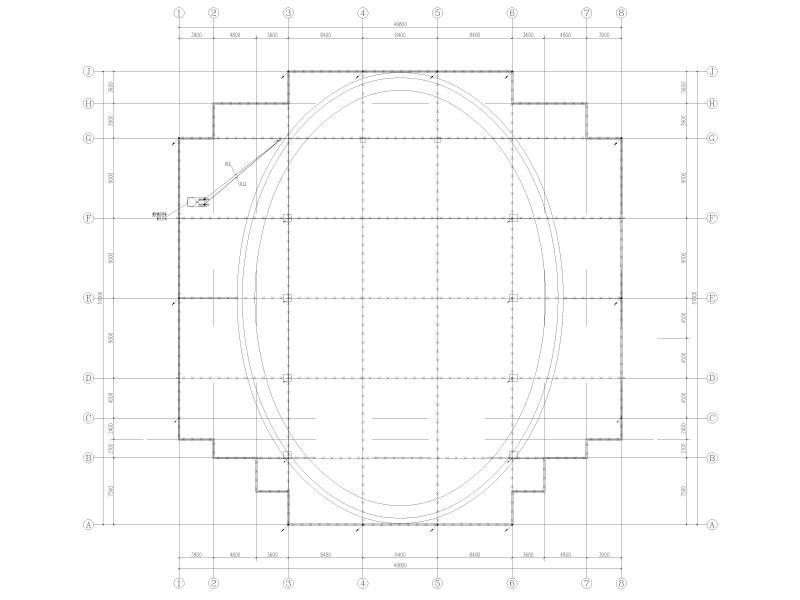

  • 屋顶防雷平面图
    屋顶防雷平面图

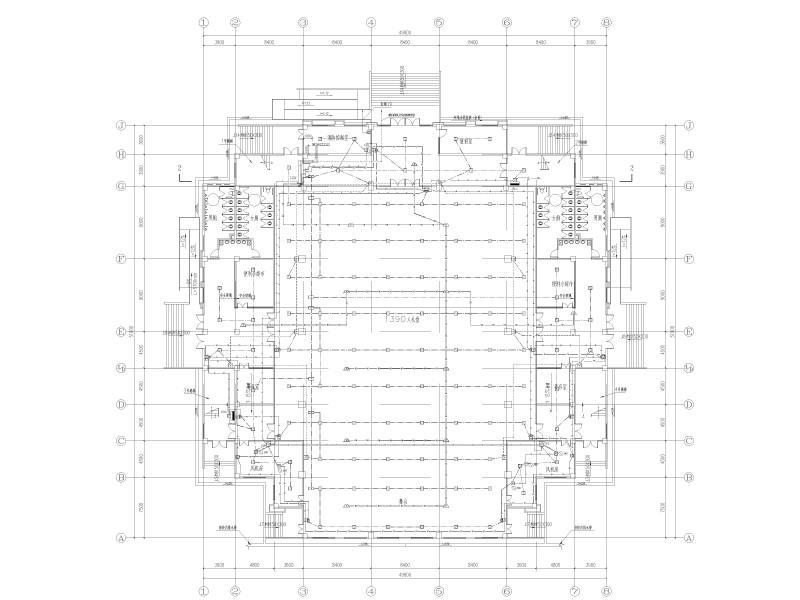

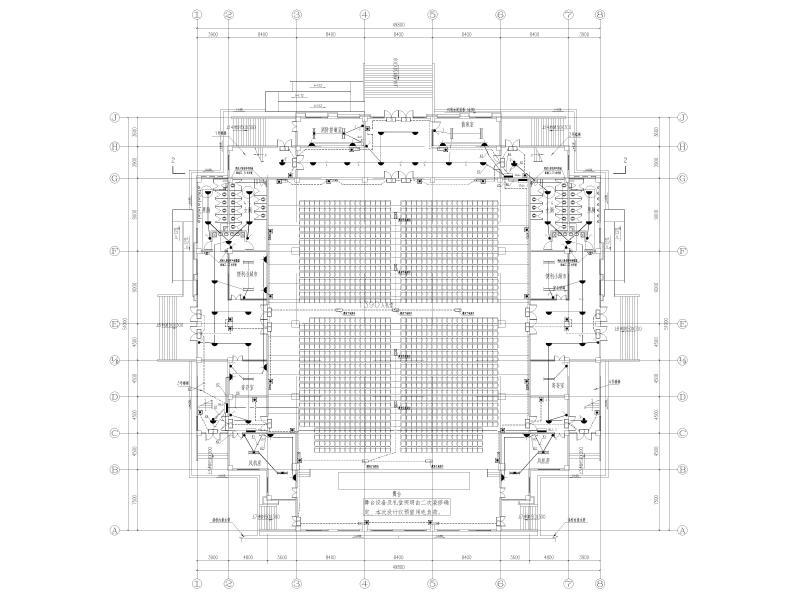

  • 一层电气平面图
    一层电气平面图

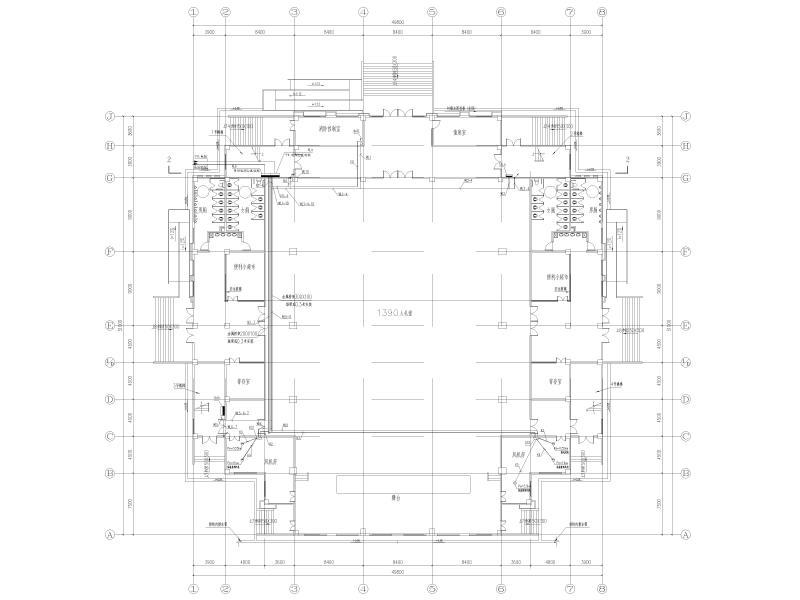

  • 一层配电平面图
    一层配电平面图
  • 一层消防平面图
    一层消防平面图
以上是部分截图,请下载附件后查看完整高清内容
