8层高等院校实验楼公寓及餐厅通风防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,教育,科研,餐饮
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑设计面积:12894.26平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:通风,防排烟,其它
  • 送风方式:散流器送风
  • 项目所在地:重庆

项目概要:
该项目位于重庆市,是一个高等院校的实验楼公寓及餐厅建筑,地上8层,实验楼建筑面积约12894.26平方米,总高度31.2米。
图纸内容主要包含设计施工说明,主要设备材料表及图例, 通风防排烟 平面图,防排烟系统图,排烟平面图,通风平面图等...

图纸展示:

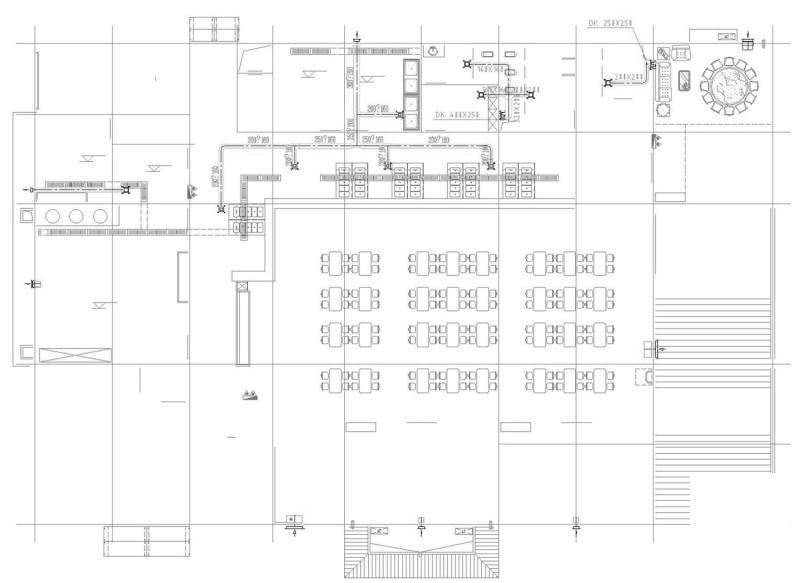

餐饮中心一层通风平面图

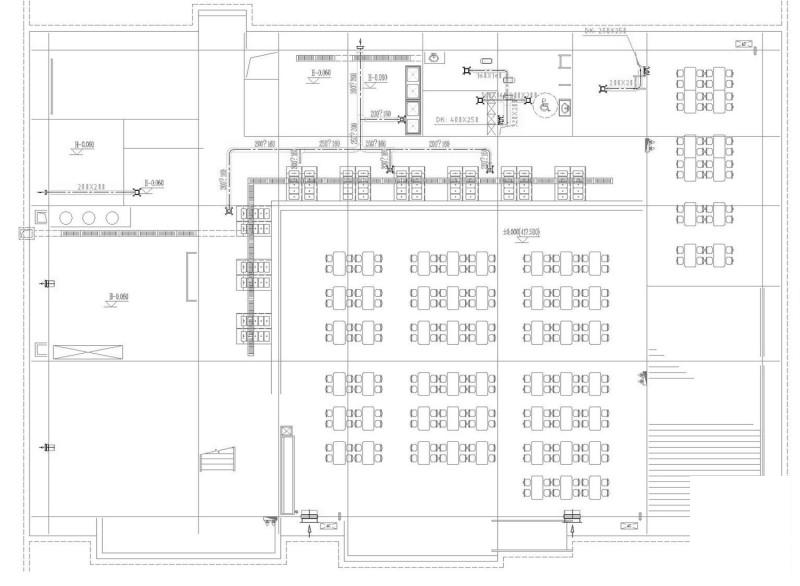

餐饮中心二层通风平面图

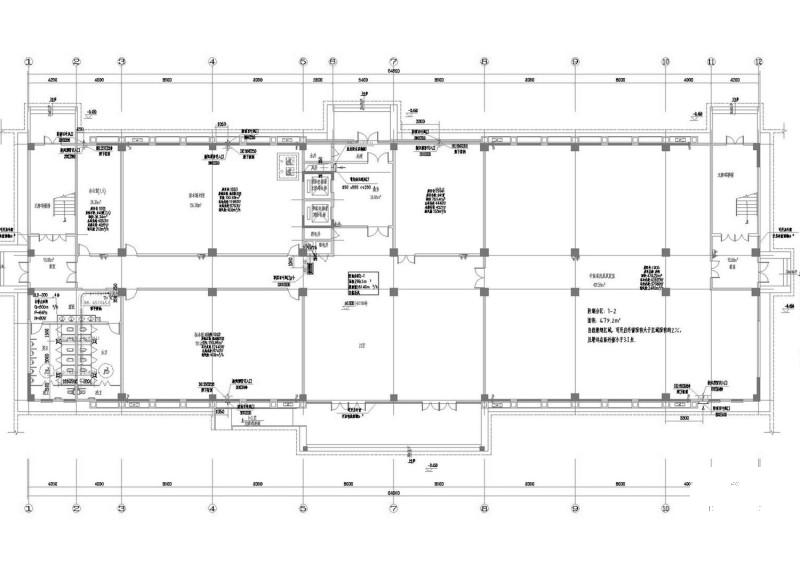

实验实训综合楼一层通风、防排烟平面图

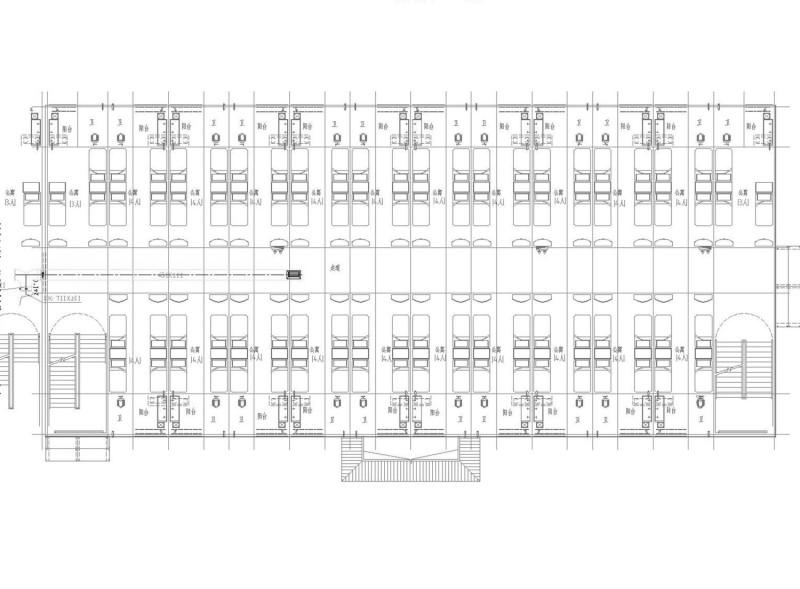

学生公寓二层排烟平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 实验楼设计图纸 - 1
    实验楼设计图纸 - 1
  • 实验楼设计图纸 - 2
    实验楼设计图纸 - 2
  • 实验楼设计图纸 - 3
    实验楼设计图纸 - 3
  • 实验楼设计图纸 - 4
    实验楼设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
实验楼设计图纸下载
