多层办公塔楼建筑空调系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:定流量,变流量,双管制,异程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:湖南

附件详情

  • 主要设备材料表
  • 暖通空调设计说明
  • 暖通空调图例
  • 消防及水管平面图
  • 消防及冷媒管平面图
  • 暖通风管平面图
  • 通风平面图
  • 正压送风系统图
  • 空调水系统原理图
  • 通风剖面图
  • 空调机房大样图
  • ......

附件详情

一、项目概要:
项目位于湖南省,为一办公塔楼建筑,地上8层......
二、冷热源:
1.低区空调冷热源选用2台螺杆式风冷热泵机组,单台机组名义制冷量为648kW,制热量为752KW。
2.高区空调冷热源选用多联式空调机组......
三、空调系统:
1.一、二层展览等均采用全空气低速风管空调系统。
2.塔座三层办公均采用风机盘管+新风系统。
3.塔楼一至三层均采用多联式室内机组+新风机组。新风系统采用冷凝排风热回收型新风机组。
4.空调水系统采用机械循环两管制闭式系统。冷源侧采用定流量系统,负荷侧采用变流量系统。
5.空调水系统采用立管、水平管异程式......
四、通风排烟系统:
1.空调季及过渡季排风量均为新风量的85%。
2.发射机房设事故排风系统,排风量按不小于5次/h换气次数计算。
3.展厅按照建筑面积不超过500m2划分防烟分区。展厅设置机械排烟系统......

图纸共28张。

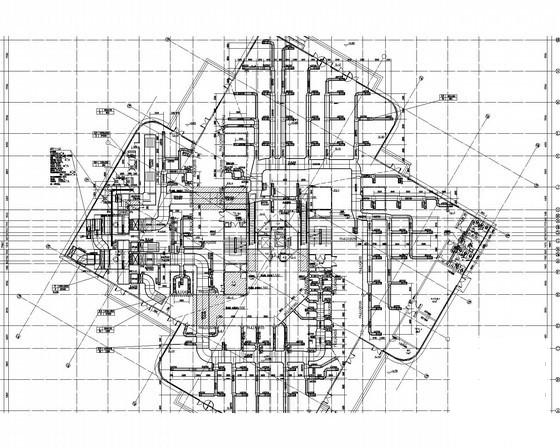

风管平面图

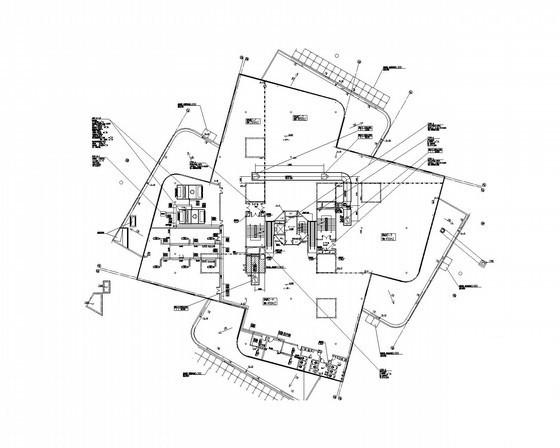

消防及水管平面图

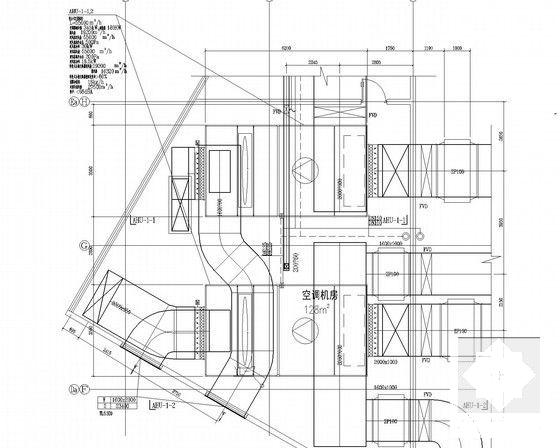

空调机房详图

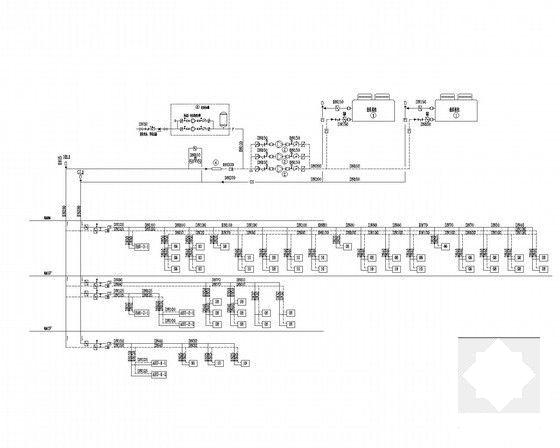

空调水系统原理图

剖面图

塔座排烟系统

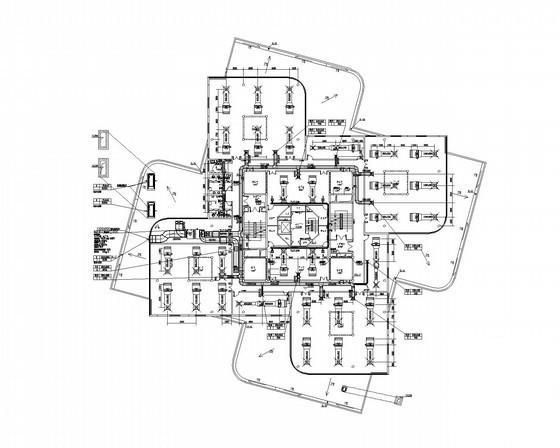

塔座消防及水管平面图
