多层办公楼建筑空调通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:21959平方米
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源
  • 冷热源:水地源热泵
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:定风量
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

  • 施工图设计说明
  • 空调及通风系统布置图
  • 室外地埋管系统孔位图
  • 设备平面布置及基础图
  • 空调管道 平面布置图
  • 空调管道剖面图

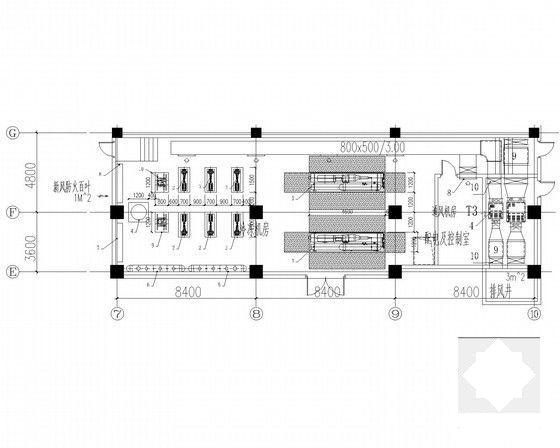

  • 通风机房详图
  • 空调机房详图
  • 空调末端水系统流程图
  • 空调水系统原理图
  • ......

附件详情

一、项目概要:
该项目由地下一层、地上五层组成的多层建筑。总建筑设计面积:21959m2,建筑总高度:23.95m......
二、冷热源:
空调冷热源采用地源热泵主机与辅助冷却塔相结合的空调形式......
三、空调系统设计:
1.空调水系统采用二管制异程式系统。
2.空调末端水系统供回水温度:夏季6~12°C,冬季45~40°C。
3.大空间采用全空气定风量低速管道系统。
4.会议等采用风机盘管加新风系统......
四、通风系统:
1.采用机械送排风方式,通风量按设备发热量计算。
2.能源中心按6次/h换气次数计算通风量。
3.办公区采用排风竖井将每层的新风的80%通过排风支管排至屋面后在经全热回收机组后排至室外......

图纸共25张。

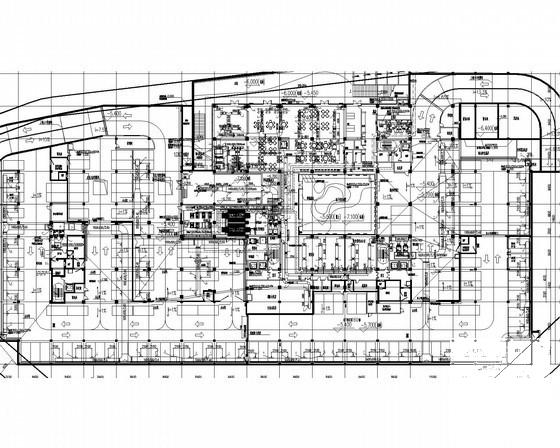

空调及通风系统平面图

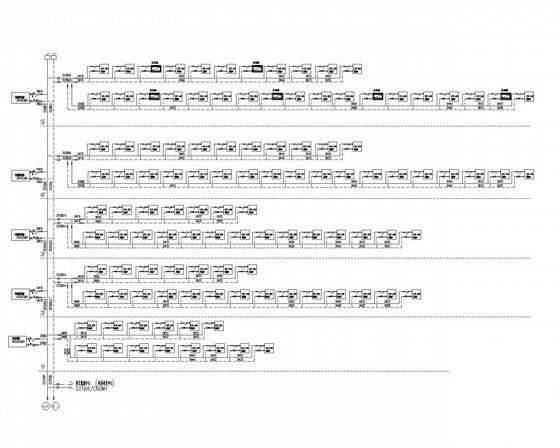

空调末端水系统流程图

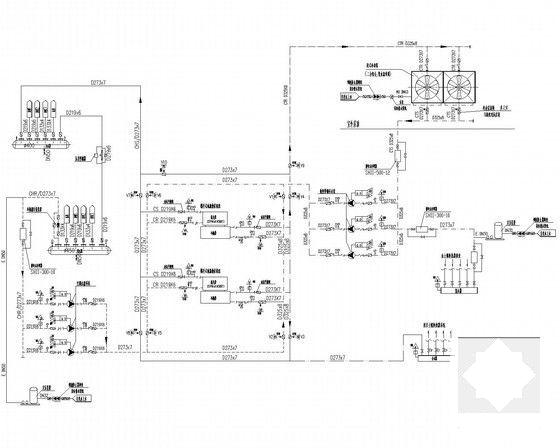

空调水系统原理图

主要设备平面布置图

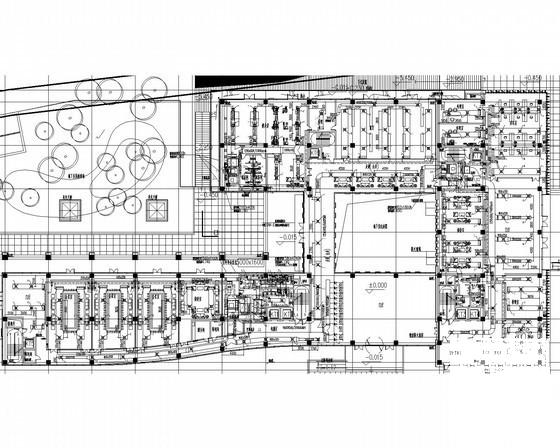

空调管道平面布置图
