5层管理用房电气施工大样图（2017）

该附件为浙江周边环境改造工程管理配套用房电气施工图，含主要材料设备选用品牌清单。

概况：

本项目为浙江省绍兴市某管理配套用房。总占地面积5859.45平方米，地上总建筑面积3320平方米。建筑层数为地上五层，建筑高度为19.3米，为多层办公建筑。一层为值班室、会客室、厨房等功能房间，上部4层分为南、北2栋建筑。抗震设防烈度为6度，考虑防震设防。

设计范围:

配电应急照明设计；建筑物防雷接地设计；

分项计量系统；配电系统；等电位联结。

通信/网络接入系统；有线电视系统；视频监控系统；

防盗报警系统；电子巡更系统；访客可视对讲系统；

出入口门禁控制系统；背景音乐系统；能源计量系统图；

无线对讲系统；楼宇控制系统；智能照明系统；

机房工程；UPS不间断控制系统；电梯控制系统。

部分图纸摘录：

照明平面图

屋顶接闪平面图

基础接地平面图

BA平面图

综合布线平面图

配电箱系统图

配电干线图

背景音乐系统图

电梯控制系统图

电子巡更系统图

访客可视对讲及出入口门禁控制系统图

楼宇控制系统图，无线对讲系统图

能源计量系统图

通信，网络接入系统图

总等电位联结系统图

卫生间局部等电位联接系统示意图

电缆桥架抗震支吊架大样图

室外摄像机立杆大样图

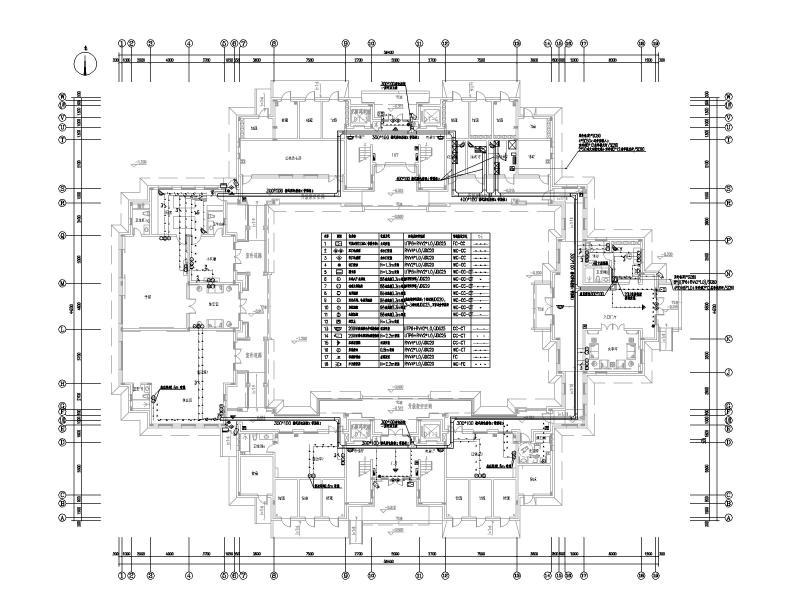

以下是附件的其中一部分截图，共15张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容
