单层小型管理用房强电施工图纸

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:17.30平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:防雷接地,等电位联结
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,接地安全,其它

该附件为单层小型管理用房强电施工图。

概况:
该项目为贵阳市农产品产供销体系建设项目-管理用房,
建筑面积为17.30平方米,地上一层,建筑高度4.2米,属单层公共建筑

设计范围:
0.4/0.22kV配电系统;
照明系统;
接地及安全系统。

部分图纸摘录:

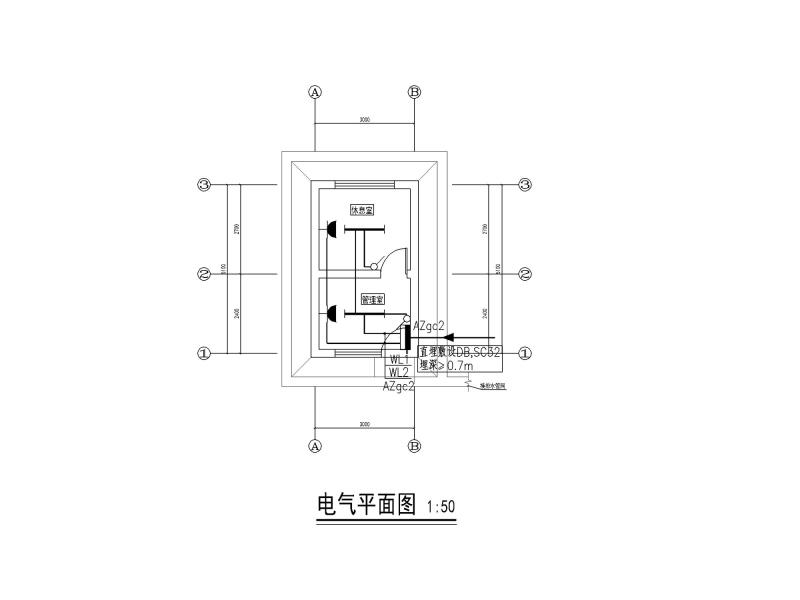

电气平面图

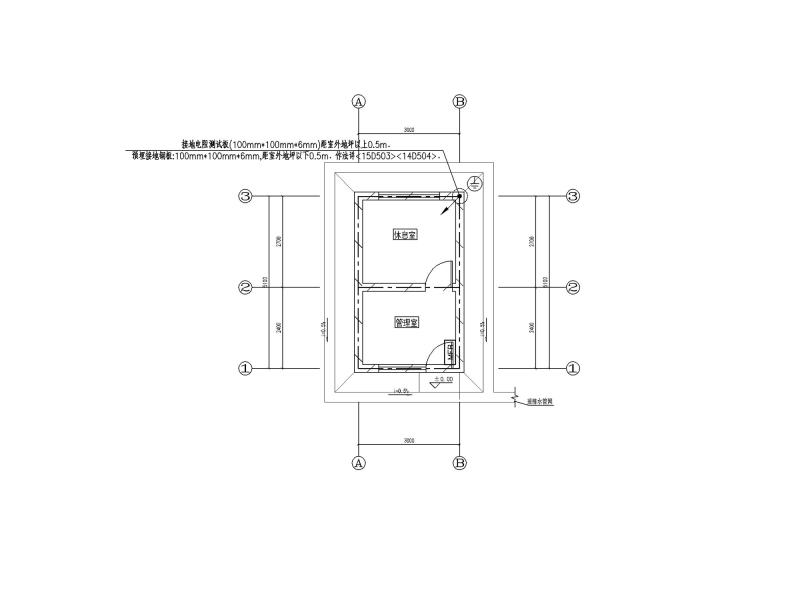

接地平面图

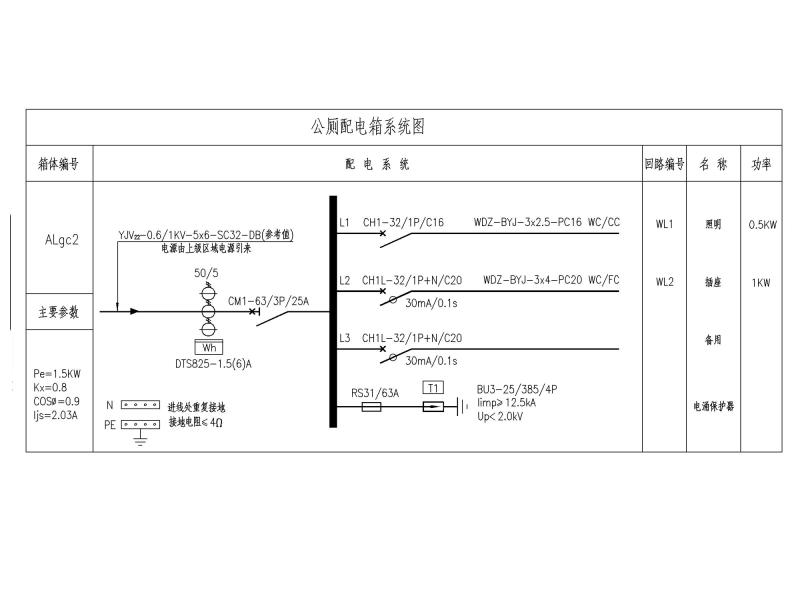

配电箱系统图

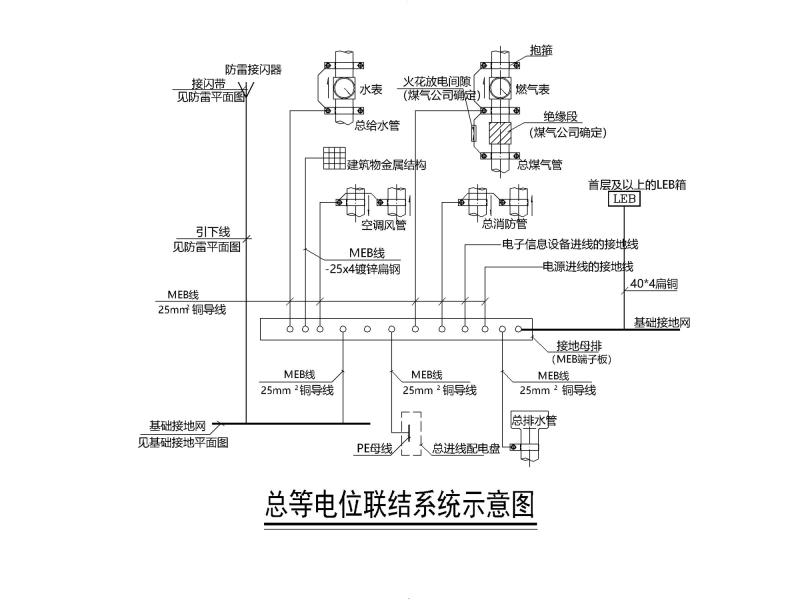

总等电位联结系统图

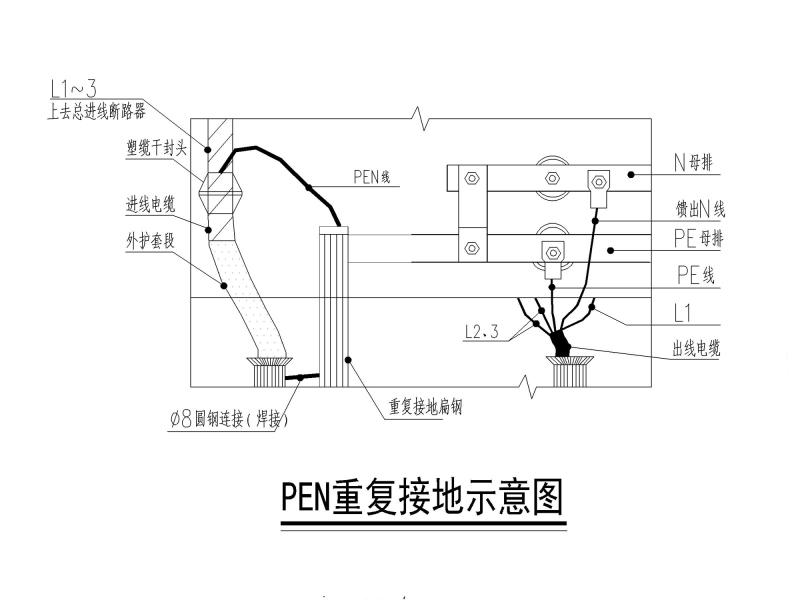

PEN重复接地示意图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 施工图纸管理 - 1
    施工图纸管理 - 1
  • 施工图纸管理 - 2
    施工图纸管理 - 2
  • 施工图纸管理 - 3
    施工图纸管理 - 3
  • 施工图纸管理 - 4
    施工图纸管理 - 4
  • 施工图纸管理 - 5
    施工图纸管理 - 5
以上是部分截图,请下载附件后查看完整高清内容
