四跨3层地铁站框架结构施工图纸2020

  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:100年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,其他结构
  • 结构安全等级:一级
  • 抗震设防烈度:6度抗震
  • 参考图纸:65张
  • 设计年代:近代
该附件为 地下四跨三层 地铁站框架 结构施工图 2020(CAD,65张) ,主要包括结构设计总说明、主体围护结构总平面图、结构模板图、结构钢筋图、主体结构底板结构平面图、主体结构地下二层板结构平面图、主体结构地下一层板结构平面图、主体结构顶板结构平面图、主体结构纵剖面图、小里程端墙结构图、大里程端墙结构图、换乘节点详图、板墙梁轴柱配筋图、废水池污水池消防水池详图、构造节点详图、梁平法表示说明图、杂散电流防护设计说明、杂散电流防护设计图等,dwg格式,共65张图纸。
项目概要:本车站为地下15米岛式明挖车站,车站为四跨三层框架结构,局部地下二层。总长为267.8m,标准段车站宽度为33.01m,车站设有2个出入口及2个风道,其中2个风道分别位于车站大小里程端,与车站合建。地下一层为人行交通转换层,包含车站地下一层及局部外挂部分,外挂部分为多跨框架结构,地下一层结构宽度81.03m~61.88m,车站顶板埋深约为2.36m~4.75m,车站主体结构采用明挖顺作法施工。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

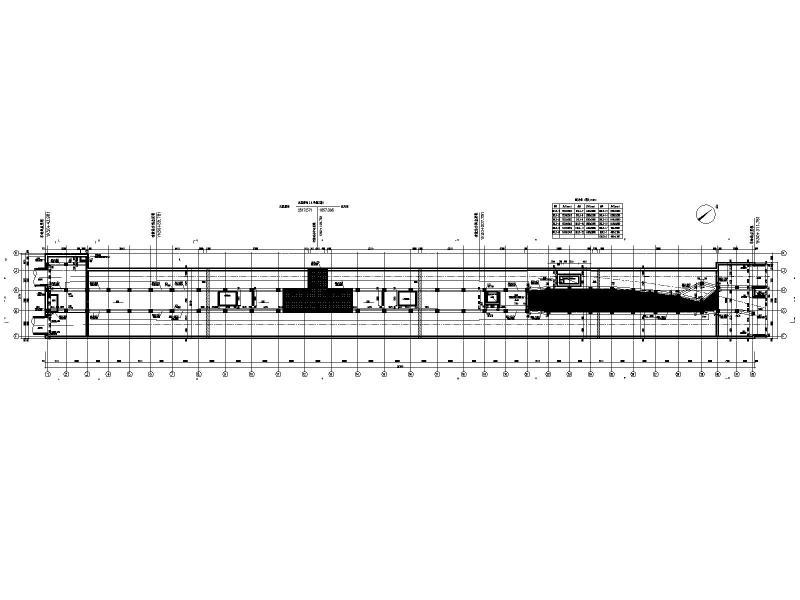

  • 框架结构施工图纸 - 1
    框架结构施工图纸 - 1

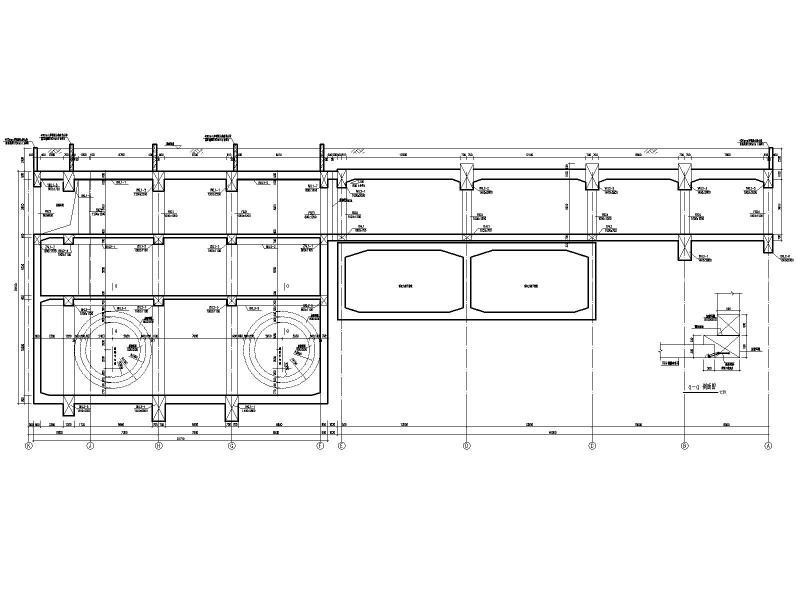

  • 框架结构施工图纸 - 2
    框架结构施工图纸 - 2

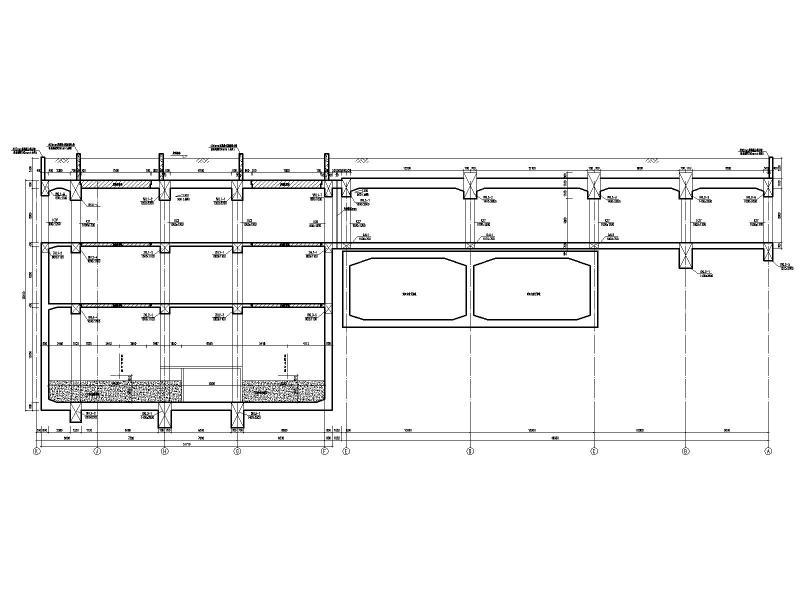

  • 框架结构施工图纸 - 3
    框架结构施工图纸 - 3

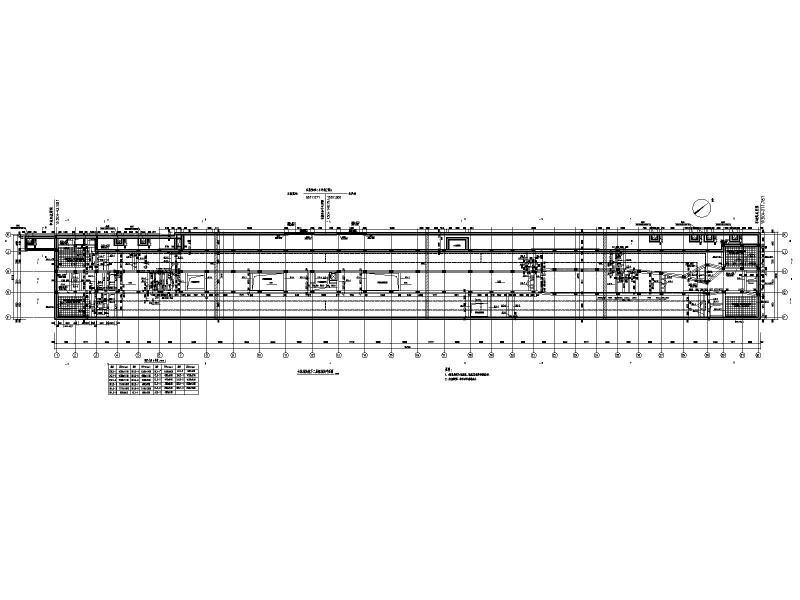

  • 框架结构施工图纸 - 4
    框架结构施工图纸 - 4

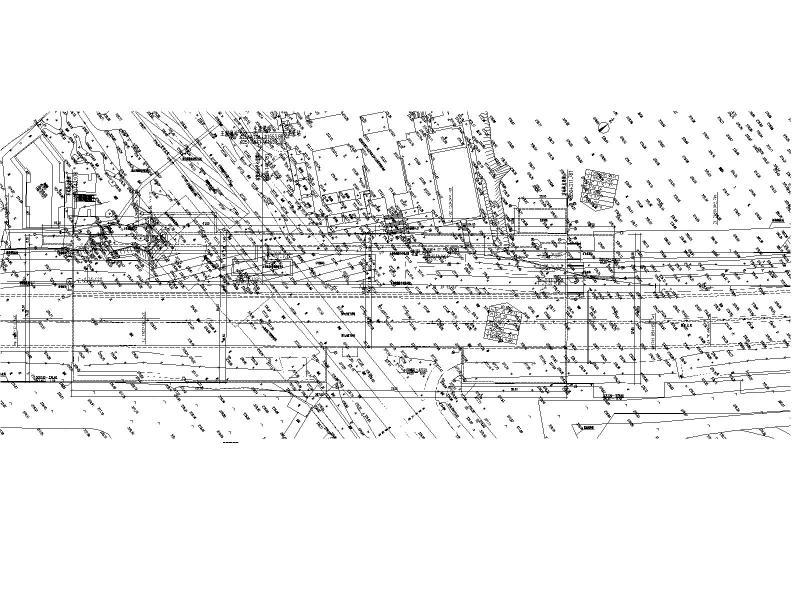

  • 框架结构施工图纸 - 5
    框架结构施工图纸 - 5
  • 框架结构施工图纸 - 6
    框架结构施工图纸 - 6
  • 框架结构施工图纸 - 7
    框架结构施工图纸 - 7
  • 框架结构施工图纸 - 8
    框架结构施工图纸 - 8
  • 框架结构施工图纸 - 9
    框架结构施工图纸 - 9
  • 框架结构施工图纸 - 10
    框架结构施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
