1层框架结构生产设备物料库结构设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目是生产设备物料库项目,总建筑设计面积:1440.0平方米,地上1层,框架结构,该项目储存类别为丙2类,储存物品为生产设备。抗震设防烈度7度(第一组),基础采用独立基础,基础设计等级为丙级。
该资料包含:结构设计总说明,基础 平面布置图 ,基础详图,第1层柱、梁、板结构平面图; 建筑施工 总说明,平面图,立面图,剖面图,共计10张图。
分享投稿时间:近几年9月。

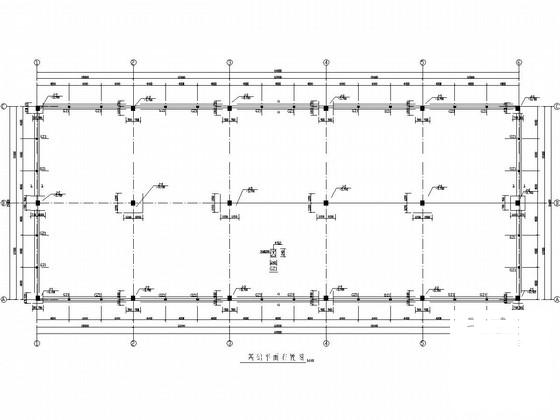

基础平面布置图

第1层柱结构平面图

第1层结构平面图

侧立面图 I-I剖面图

第1层梁结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 设备框架设计 - 1
    设备框架设计 - 1
  • 设备框架设计 - 2
    设备框架设计 - 2
  • 设备框架设计 - 3
    设备框架设计 - 3
  • 设备框架设计 - 4
    设备框架设计 - 4
  • 设备框架设计 - 5
    设备框架设计 - 5
  • 设备框架设计 - 6
    设备框架设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
