2341.89平米两层框架结构商铺结构施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是郑州小区商铺项目地上二层,建筑高度为9.55m,总建筑设计面积:2341.89平方米,建筑设计结构形式为框架结构。地上一~二层为商业,独立基础,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,基础平面图,基础~12.500框架柱平法施工图,梁平法施工图,板平法施工图,节点详图,楼梯图等共计13张。

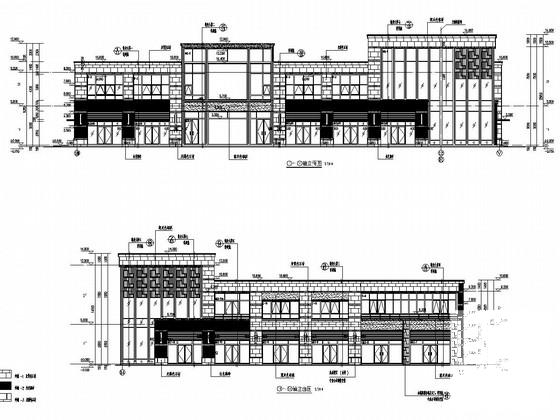

建筑专业该资料包含:建筑设计总说明、图集选用表、资料目录、电梯选型表,公共建筑节能设计专篇,建筑构造统一做法表、门窗表,平面图,立面图,剖面图,电梯大样、卫生间大样、门窗大样,节点详图,楼梯图等共计15张图。
分享投稿时间:近几年11月。

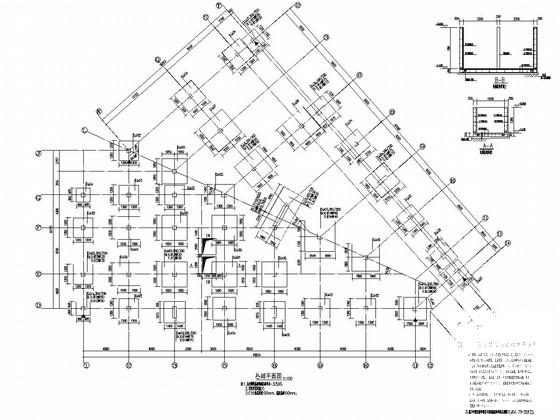

基础平面图

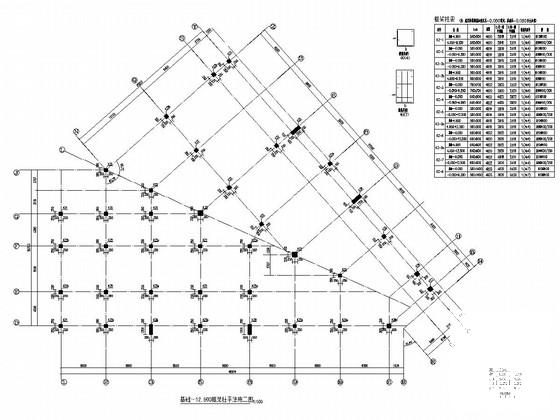

基础~12.500框架柱平法施工图

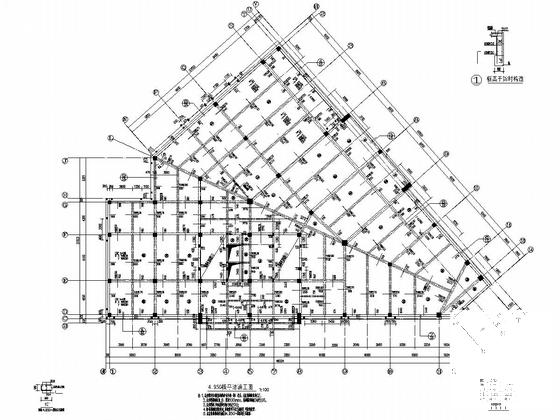

4.950板平法施工图

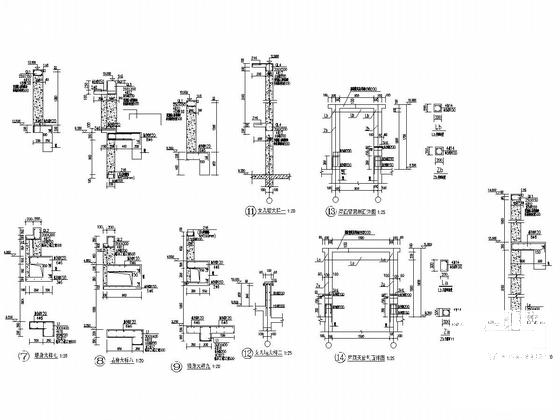

节点详图

一层平面图

9.200梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 两层框架结构图纸 - 1
    两层框架结构图纸 - 1
  • 两层框架结构图纸 - 2
    两层框架结构图纸 - 2
  • 两层框架结构图纸 - 3
    两层框架结构图纸 - 3
  • 两层框架结构图纸 - 4
    两层框架结构图纸 - 4
  • 两层框架结构图纸 - 5
    两层框架结构图纸 - 5
  • 两层框架结构图纸 - 6
    两层框架结构图纸 - 6
  • 两层框架结构图纸 - 7
    两层框架结构图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
