两层框架抗震墙结构全民健身中心结构施工大样图

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目是重庆全民健身中心项目,共2层,其中地上部分1层,局部地下1层。采用框架-抗震墙结构体系.耐火等级为一级,工程建设规模:总建筑设计面积:1998.35平方米,建筑总高度:13.2米,基础采用机械钻孔灌注桩基础,基础设计等级为乙级,抗震设防烈度为7度。
结构专业该资料包含: 结构设计说明 ,基础结构平面图,桩基设计说明,挡土墙大样图,框架柱,剪力墙定位图,结构平面图等共计9张图。

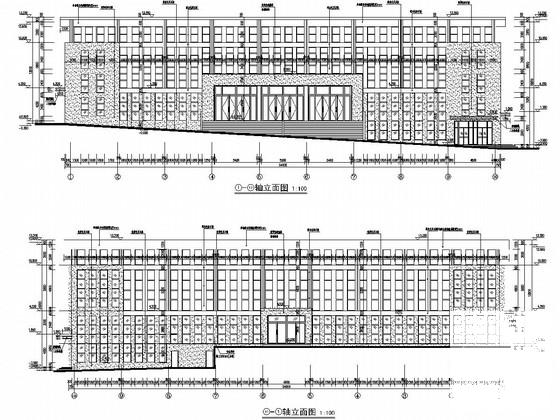

建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,大样图等共计15张图。
分享投稿时间:近几年8月。

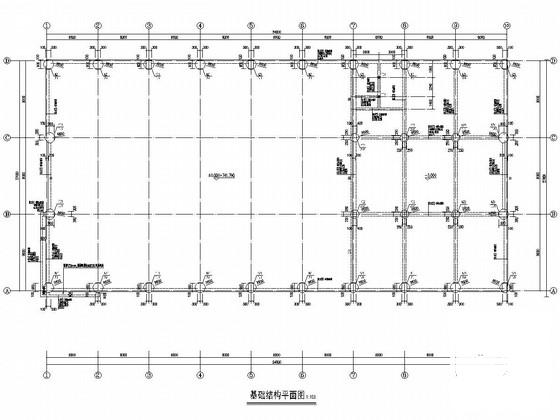

基础结构平面图

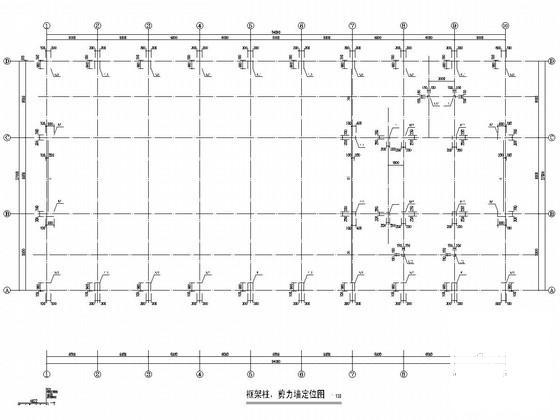

框架柱、剪力墙定位图

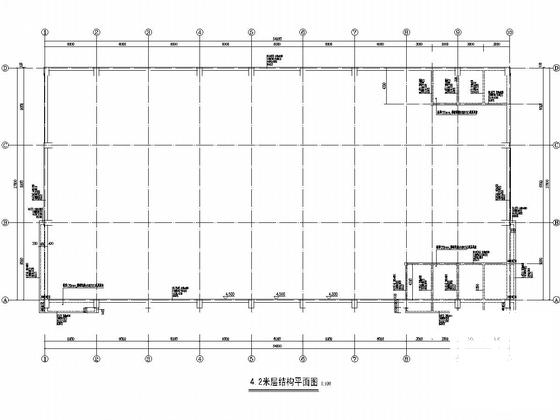

4.2米层结构平面图

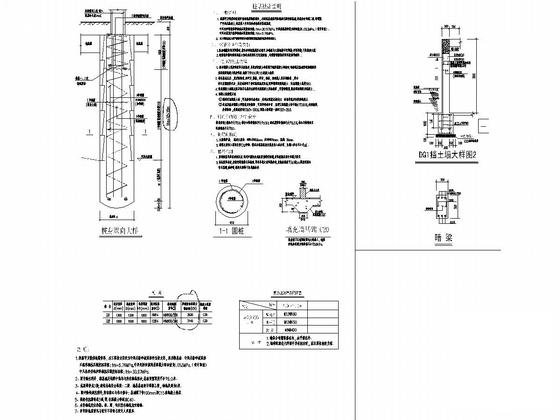

桩基设计说明、挡土墙大样图

一层平面图

大样图

1.2米层结构平面图
