33层人防剪力墙住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 地下室功能:人防
  • 参考图纸:21张
  • 设计年代:近代

附件详情

一栋33层8度区带人防剪力墙(建筑结构全套)施工图,采用新规范,地下三层,2层人防。欧式建筑。
图纸主要包括:桩基础设计说明、桩位 平面布置图 、基础平面图、基础详图、剪力墙平法施工图、剪力墙边缘构件配筋图、人防设计说明、结构设计总说明、 楼梯详图 等共21张图纸,绘制于。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

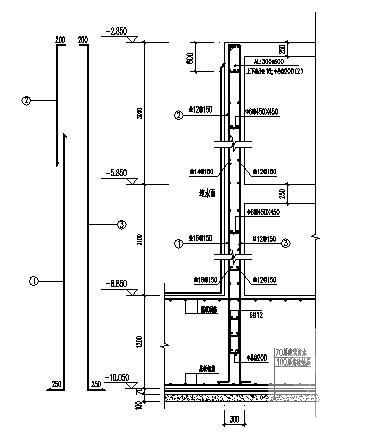

  • 剪力墙结构住宅设计 - 1
    剪力墙结构住宅设计 - 1

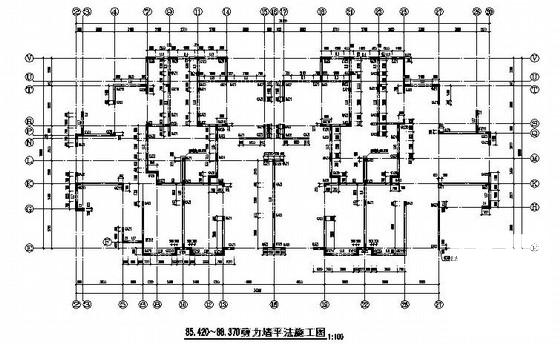

  • 剪力墙结构住宅设计 - 2
    剪力墙结构住宅设计 - 2

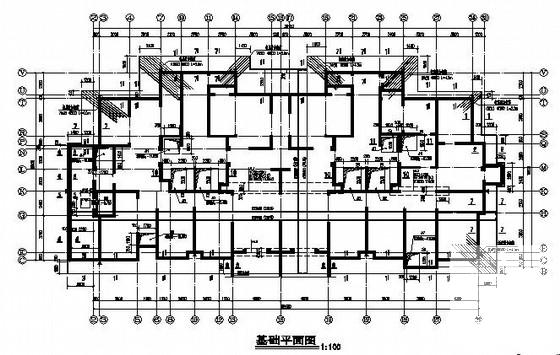

  • 剪力墙结构住宅设计 - 3
    剪力墙结构住宅设计 - 3

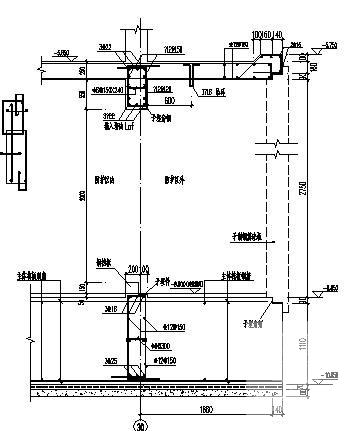

  • 剪力墙结构住宅设计 - 4
    剪力墙结构住宅设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
