500KV变电站工程地下结构模板施工方案

附件详情

  • 1 项目概要1
  • 1.1 建筑结构概况1
  • 2 编制依据1
  • 3 主要结构尺寸2
  • 4 模板用材方案6
  • 5 配板布置计算6
  • 5.1 模板排架计算6
  • 5.2 剪力墙、柱模板计算10
  • 6 模板施工方案10
  • 6.1 模板安装10
  • 6.2 排架施工11
  • 6.3 预埋件、预留洞11
  • 6.4 模板拆除11
  • 6.5 模板施工技术措施12
  • 7 质量保证措施13
  • 7.1 模板分项工程质量控制点13
  • 7.2 针对性工程施工质量保证措施13
  • 7.3 分项工程质量检验标准14
  • 8 施工安全、文明施工措施17
  • 8.1 施工安全管理目标17
  • 8.2 施工安全管理体系17

附件详情

地下变电站为地下三层(按无人防设计),设计埋深25米,总建筑面积29690平方米(不包括北侧电缆隧道工作井),采用逆作法施工,站区北侧建1个电缆隧道工作井,与变电站结构同步实施;地上为三栋五层生产管理用房。地下结构B1层高5.65m,B2层层高7.2m,B3层层高6.15m。该项目底板厚2.2m,B2板厚0.3m,B1板板厚0.2m,B0板板厚1.2m。
……
梁、板模板均采用18厚黑模板,板面尺寸为900×1800,板搁栅采用50×100方木,排架搭设采用Φ48×3.0钢管,采用φ16对拉螺栓。根据各层楼板情况,该项目支承体系模板采用机制18厚胶合板,其下支撑系统分为垫层与Ф48×3.5钢管的排架。
B1、B2板采用排架方案,根据开挖标高区域的不同,排架在梁下高度约2.4米和3米。板下高度为3.6米和4.2米。
对于后施工的剪力墙及框架柱底模板,考虑到预留插筋,一般采用木模板上打孔的办法,当现场操作困难时,采用双层钢丝网结合钢筋网格作为模板,施工缝的部位采用双层钢丝网结合木栅条作为模板。
……
根据整个施工流程,先是地下室逆作时,地下室梁、板先做;后是主楼裙房及车道剪力墙、框架柱顺做。地下室逆作阶段模板施工顺序:弹线----支撑梁模板----支撑板模板----梁板模板铺设----安装预埋件----浇捣板梁砼----拆板梁模板----检查验收
b. 在模板安装前,应根据弹线位置,用水泥砂浆在柱外围做好5cm宽的找平层。并用短钢筋在预留柱筋根部烧焊好限位。
c. 上部结构支撑时先柱后梁板,再平台模板,楼梯最后。模板制作尺寸准确,拼缝严密。@1.6-1.8m加一道双向水平搭接与纵横支撑进行固定。
……
21页,编制于。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

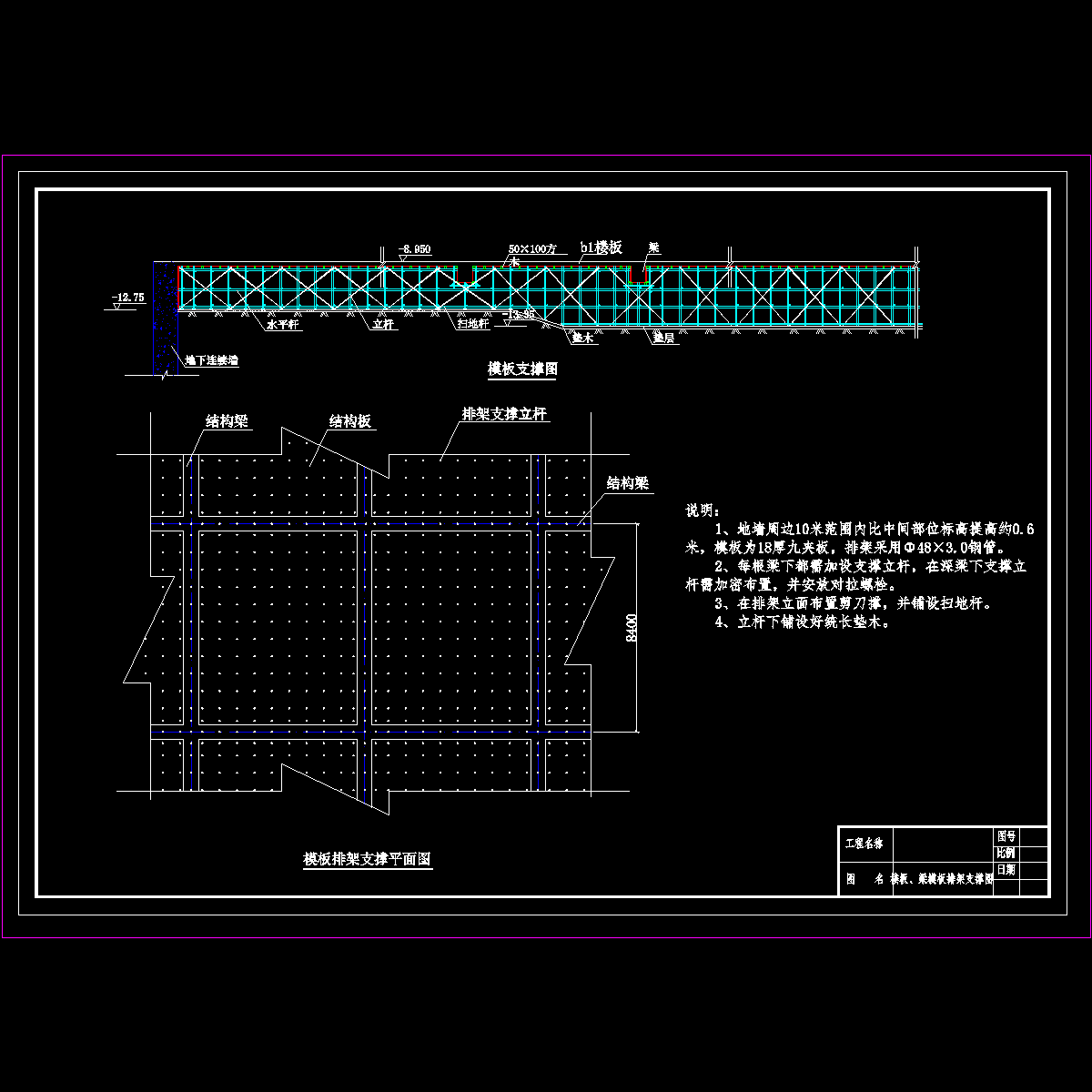

  • b1板详图.dwg
    b1板详图.dwg

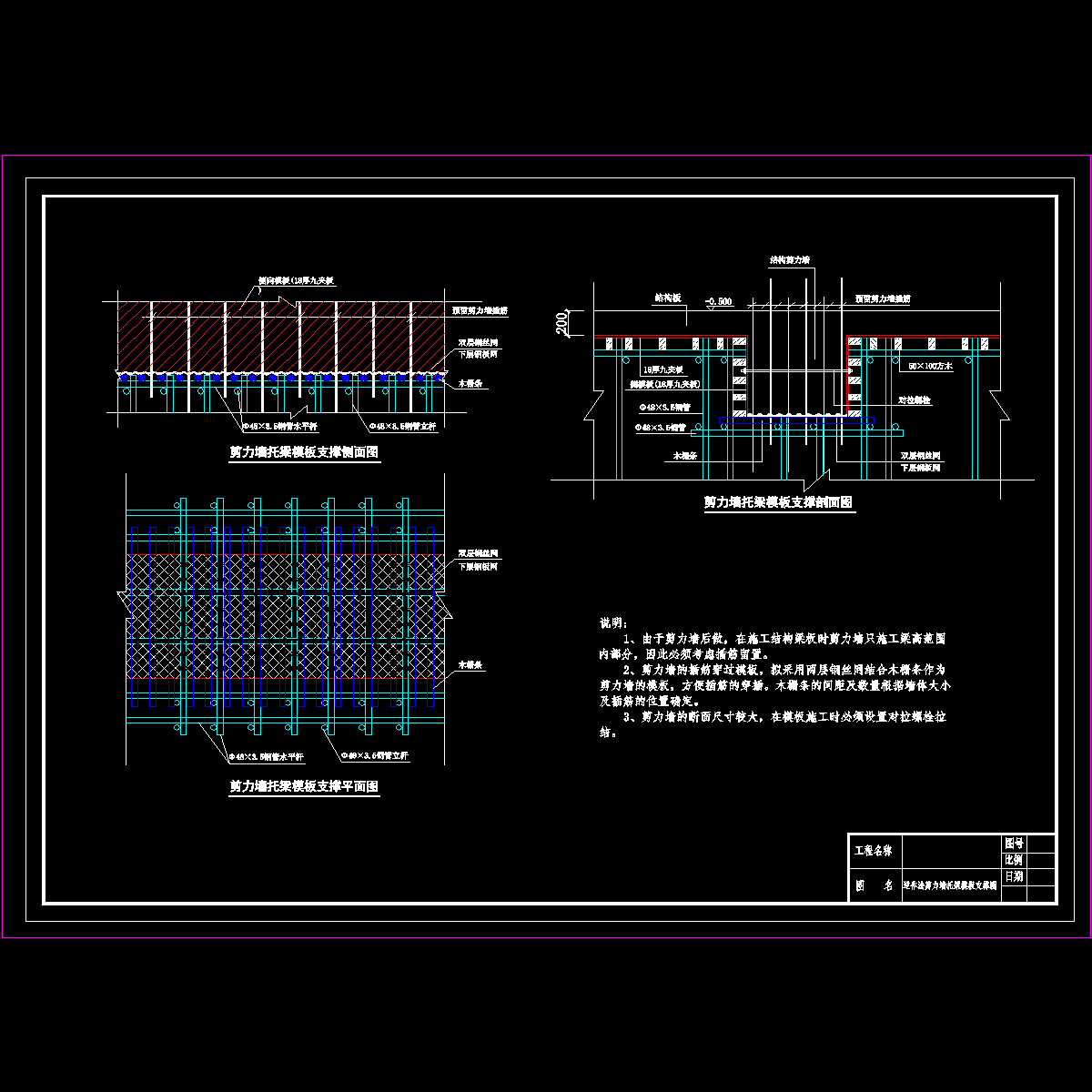

  • 剪力墙模板.dwg
    剪力墙模板.dwg

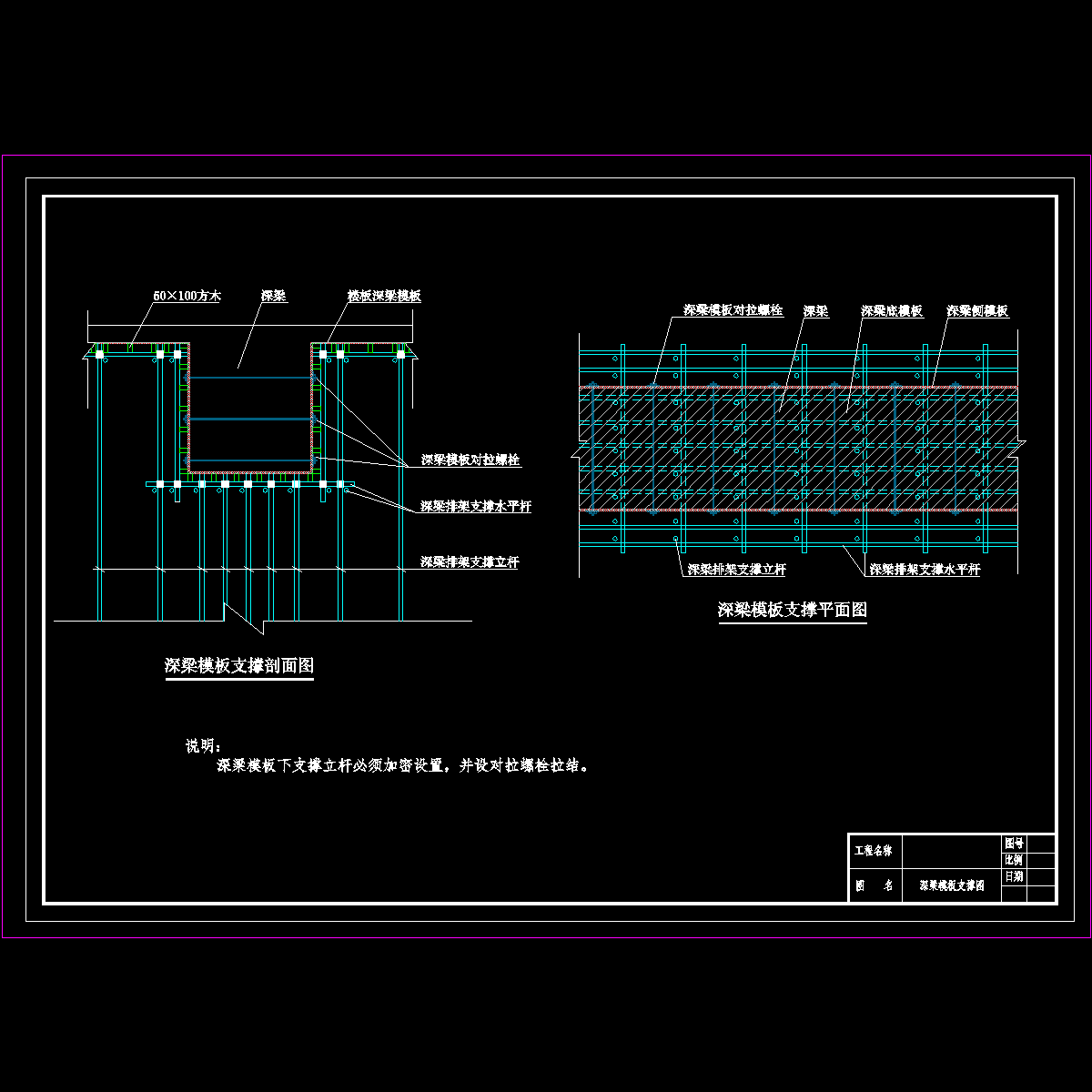

  • 大梁.dwg
    大梁.dwg

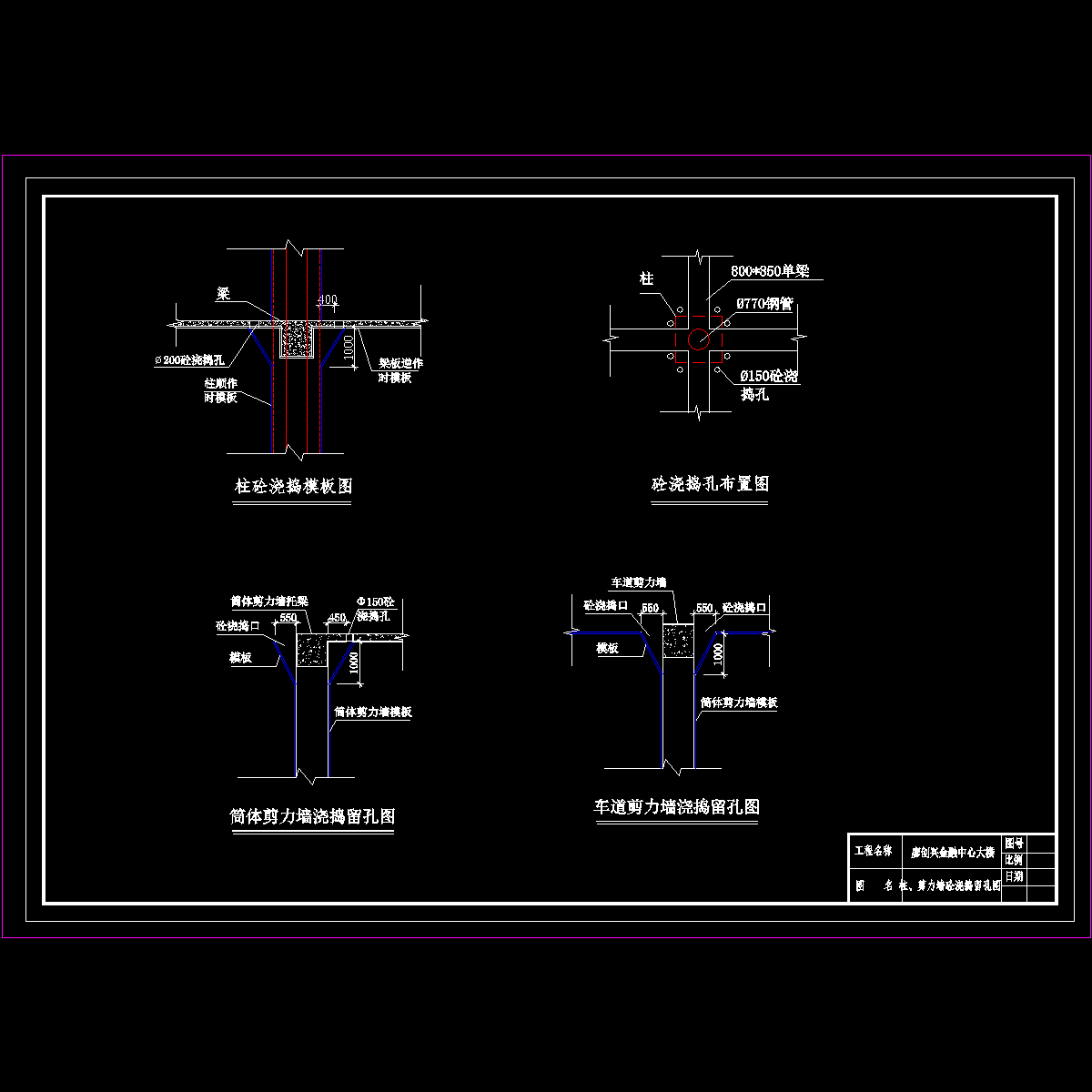

  • 柱、剪力墙砼浇捣留孔图.dwg
    柱、剪力墙砼浇捣留孔图.dwg

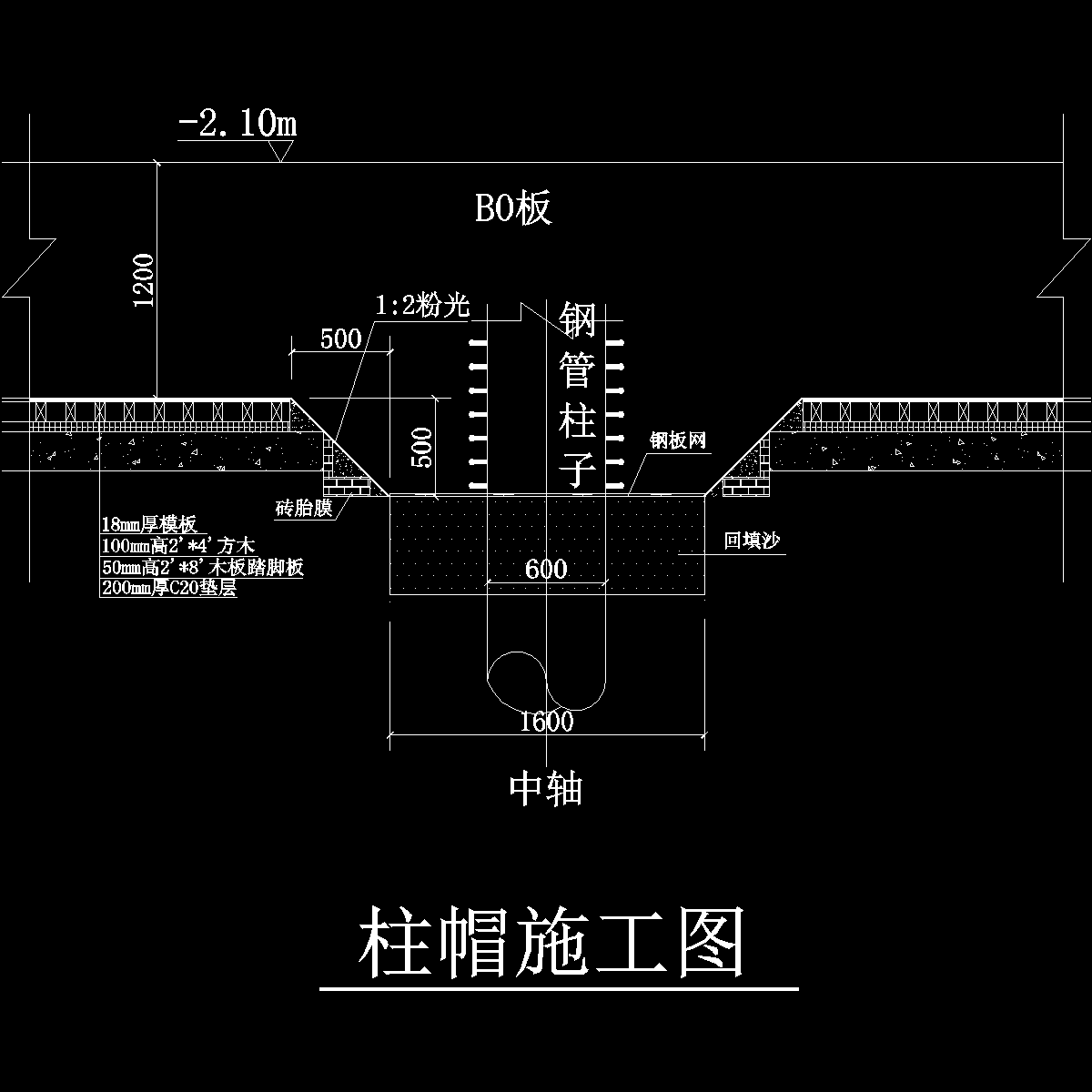

  • 柱帽施工图.dwg
