4层框架结构村民中心办公楼结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

本项目是村民中心办公楼项目,地上4层,框架结构,总建筑设计面积:996.6平方米,占地面积:271.31平方米,总高度:14.90m,抗震设防烈度为6度,该项目采用冲击成孔灌注桩,桩基设计等级为乙级,基础设计等级为丙级。
结构专业该资料包含:结构设计总说明,基础平面图及承台详图,梁、板平面配筋图,框架柱定位平面图及配筋详图,楼梯结构详图,节点详图,共计10张图。

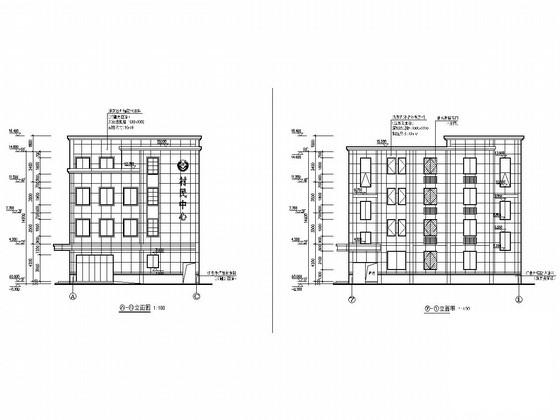

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,卫生间、门窗大样,节点详图,节点详图等共计10张图。
分享投稿时间:近几年12年。

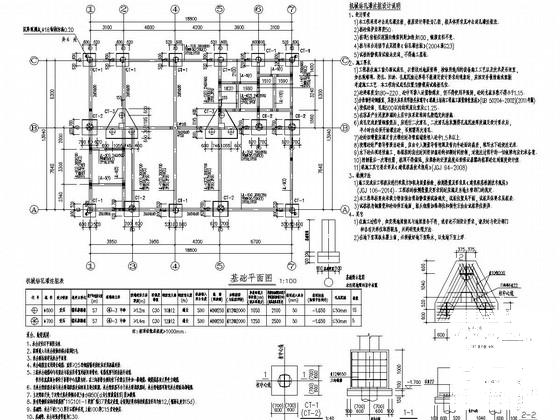

基础平面图

框架柱定位平面图

构造详图

一、二层平面图

卫生间、门窗大样

节点详图

四层梁板图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架办公楼结构施工 - 1
    框架办公楼结构施工 - 1
  • 框架办公楼结构施工 - 2
    框架办公楼结构施工 - 2
  • 框架办公楼结构施工 - 3
    框架办公楼结构施工 - 3
  • 框架办公楼结构施工 - 4
    框架办公楼结构施工 - 4
  • 框架办公楼结构施工 - 5
    框架办公楼结构施工 - 5
  • 框架办公楼结构施工 - 6
    框架办公楼结构施工 - 6
  • 框架办公楼结构施工 - 7
    框架办公楼结构施工 - 7
  • 框架办公楼结构施工 - 8
    框架办公楼结构施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
