6层框架结构船舶公司综合办公楼结构施工大样图

附件详情

该项目是船舶公司综合办公楼项目，建筑层数：地上6层、地下1层，总建筑设计面积：10305.38平方米，其中地上建筑设计面积：8709.50平方米，地下建筑面积1595.88平方米。采用梁板式筏基基础，基础设计等级为丙级，抗震设防烈度为7度。

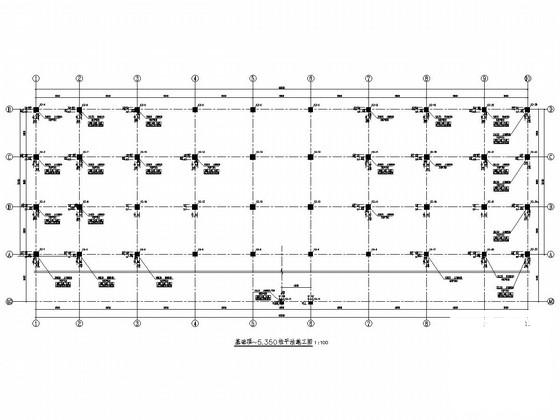

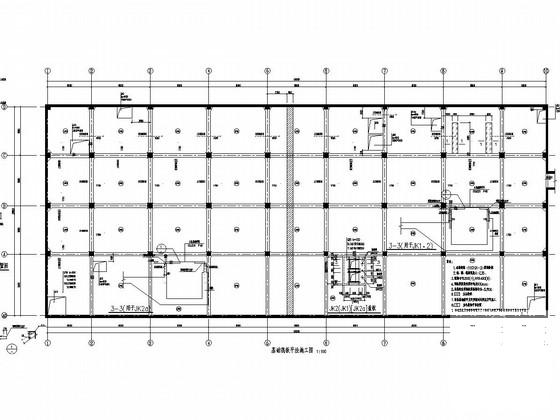

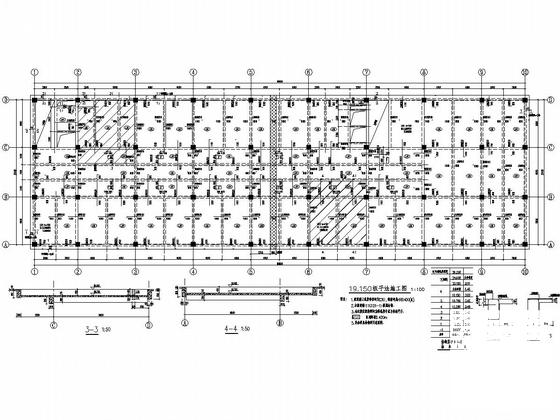

结构专业该资料包含：结构设计总说明，空心板设计说明，基础筏板平法施工图，基础梁平法施工图，各层柱平法施工图，梁平法施工图，板平法施工图，空心板洞口处理大样图，楼梯结构施工图等共计24张图。

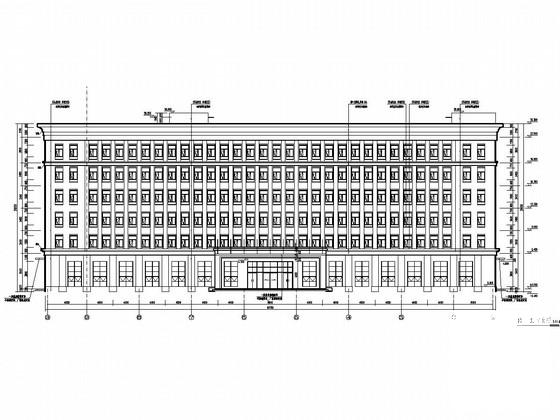

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，门窗图，各种大样图等共计25张图。
分享投稿时间：近几年12月。
