3层框架结构亭子结构设计施工大样图

附件详情

该项目为一栋电信联通机房楼。共3层， 建筑占地面积219.45平方米,总建筑面积278.74平方米(其中:机房面积34.56平方米)。使用功能为亭子、电信联通机房。建筑高度 10.60m。层高均为3.3m。采用框架结构，采用柱墩基础，基础设计等级为丙级，抗震设防烈度为6度。

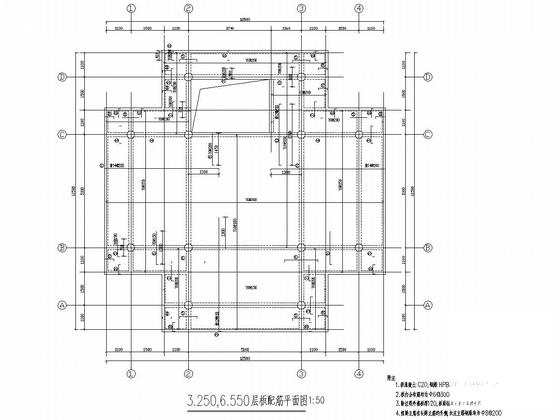

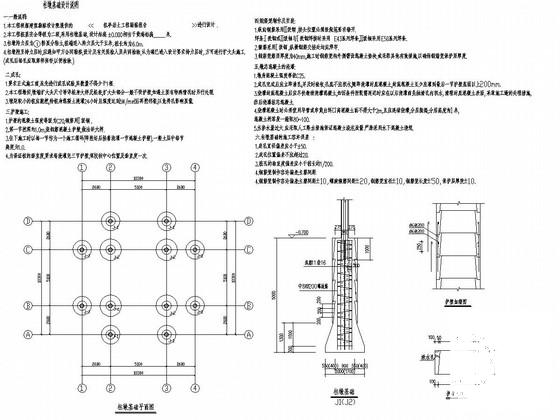

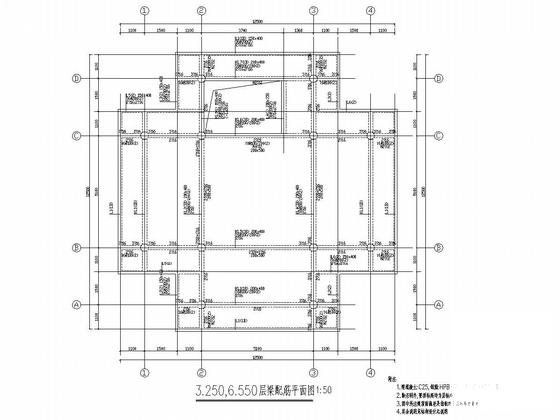

结构专业该资料包含：框架结构设计总说明，柱墩基础平面图，柱配筋平面图，梁板配筋图，框架梁配筋图，楼梯图，共计13张图。

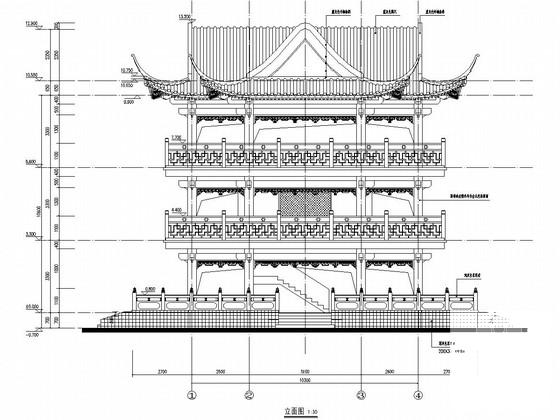

建筑专业该资料包含：机房建筑设计说明，立面图，平面图，剖面图，大样图，共计6张图。
分享投稿时间：近几年2月。
