33m双跨门钢结构4s店结构设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.25kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:32张
  • 设计年代:近代

附件详情

单层双跨门式钢架结构汽车4s店 结构施工图 。跨度为33m*2,长度68.24。6度抗震设防,人工挖孔桩基础。包括:结构设计总说明,基础平面布置图,基础详图,地脚螺栓 平面布置图 ,屋面结构布置图,屋面檩条布置图,墙面支撑布置图,墙架布置图,墙面檩条 节点图 ,夹层布置图,构件详图等共计24张结构图。另有8张建施图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

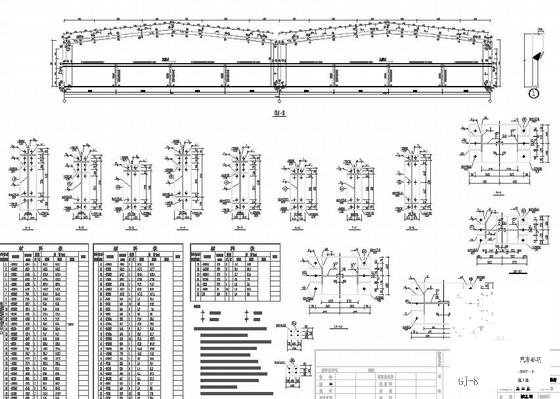

  • 钢结构设计施工图纸 - 1
    钢结构设计施工图纸 - 1

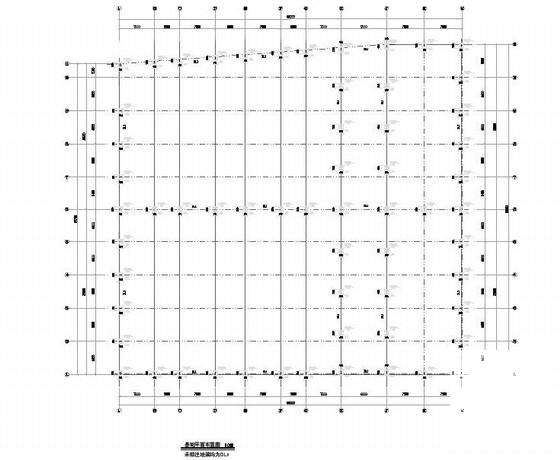

  • 钢结构设计施工图纸 - 2
    钢结构设计施工图纸 - 2

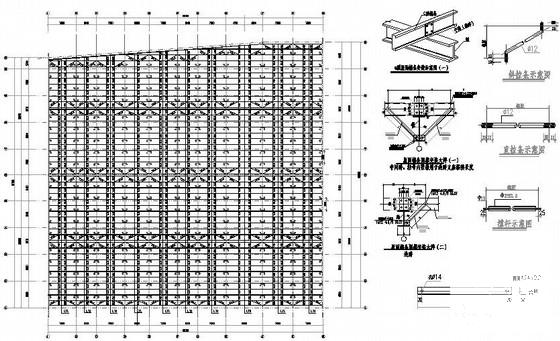

  • 钢结构设计施工图纸 - 3
    钢结构设计施工图纸 - 3

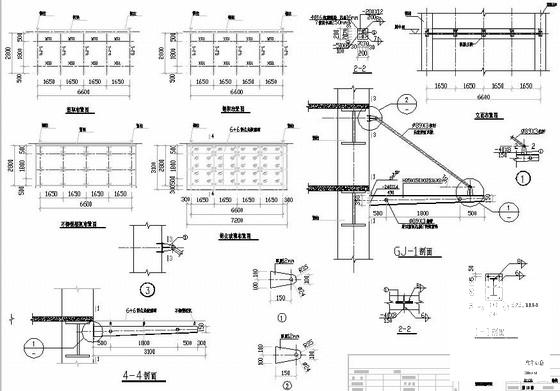

  • 钢结构设计施工图纸 - 4
    钢结构设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
