4层框架结构商业广场结构施工大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目为四层框架结构,抗震设防类别为丙类,设防烈度为7度,延性破坏指标为3.2,脆性为3.7,基础形式采用振动沉管灌注桩。
该资料包含: 结构设计说明 、基础 平面布置图 、基础大样图、柱平面布置示意图、柱配筋图、梁板配筋图、结构布置图等共15张图纸。
出图时间:近代.04。

半地下室地坪配筋图

框架柱平面中布置示意图

梁、板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

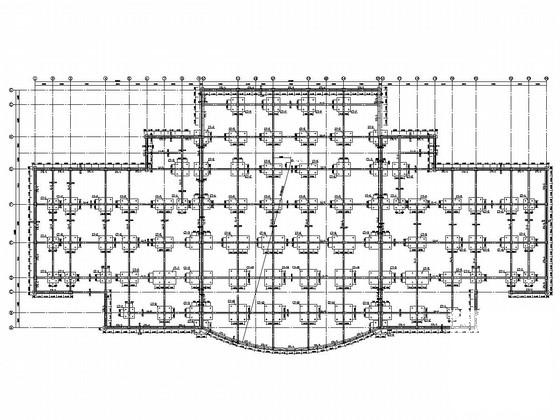

  • 框架结构结构施工 - 1
    框架结构结构施工 - 1

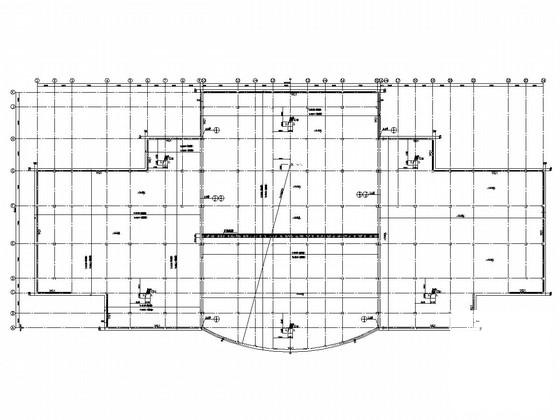

  • 框架结构结构施工 - 2
    框架结构结构施工 - 2

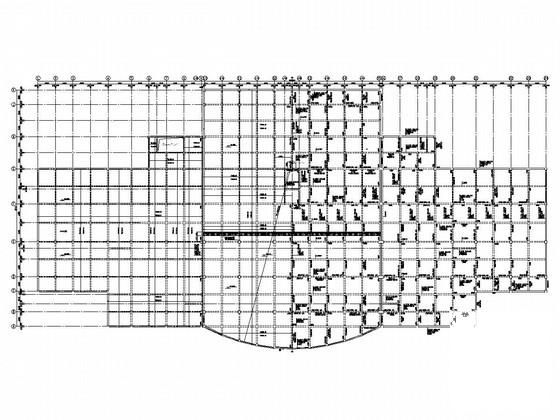

  • 框架结构结构施工 - 3
    框架结构结构施工 - 3

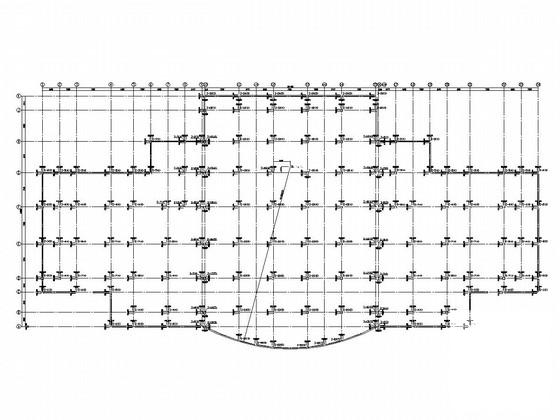

  • 框架结构结构施工 - 4
    框架结构结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
