三层框架结构办公楼全套电气设计施工图
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：16张
- 负荷等级：二级
- 防雷等级：第三类
- 火灾保护分级：二级
- 接地方式：TN-C-S
- 项目所在地：四川
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,通信系统,广播系统,扩声系统,信息网络系统
附件详情
该项目为办公楼工程，总高度13.10m。地上三层，建筑设计结构形式为框架结构，独立基础。
设计范围： 380/220V动力配电系统、电气
照明系统
、防雷及安全保护接地系统、火灾自动报警系统；（有线电视系统、综合布线系统按业主方要求在二装时自行安装解决）
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

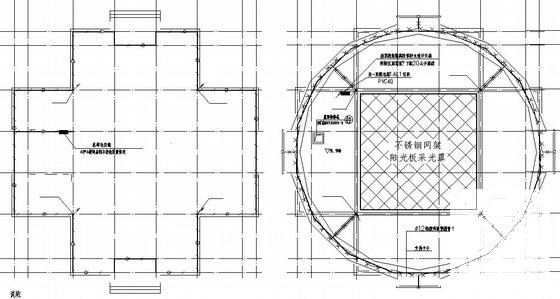

全套办公楼电气设计图 - 1 -

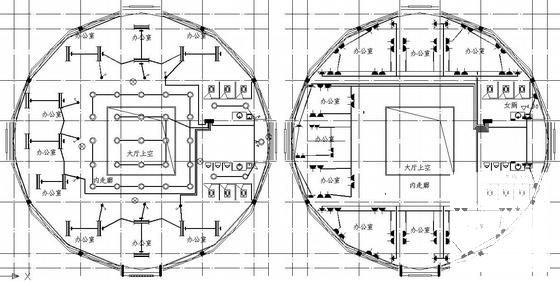

全套办公楼电气设计图 - 2 -

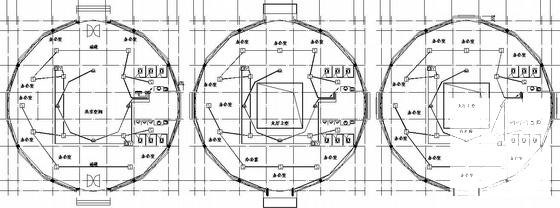

全套办公楼电气设计图 - 3 -

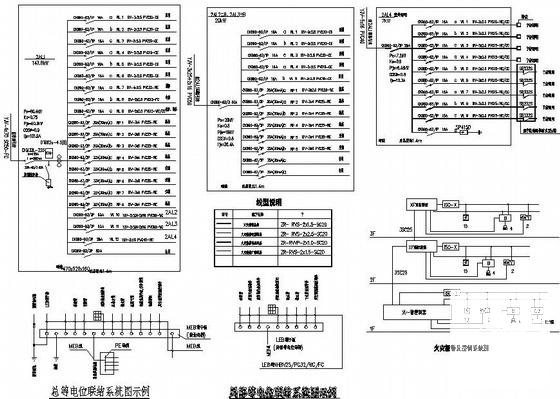

全套办公楼电气设计图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.41 MB
- 收藏次数：0
-
文件名称：
附件-995856965507895085689.rar
全套办公楼电气设计图下载
