2层劳教所接待中心电气装修图纸

  • 建筑高度类型:多层建筑
  • 地上层数:2层
  • 参考图纸:17张
  • 设计年代:近代
  • 负荷等级:二级
  • 强电 设计:低压配电,电气照明,接地安全

附件详情

该项目为上海市某劳教所接待中心装饰工程,其中疏散应急照明为二级负荷其余均为三级负荷。电源从变配电房引至一层总箱,经过桥架引至一层各分电箱和二层总箱、二层顶的空调电箱;原土建电气图的桥架保持不变,另外每层各增加一路桥架,用于架设照明插座线路;一层厨房,二层多功能厅各增加一个专用电箱;二层会议室照明采用智能控制系统。
设计范围:照明配电系统,插座配电系统,空调配电系统及室外景观照明配电。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

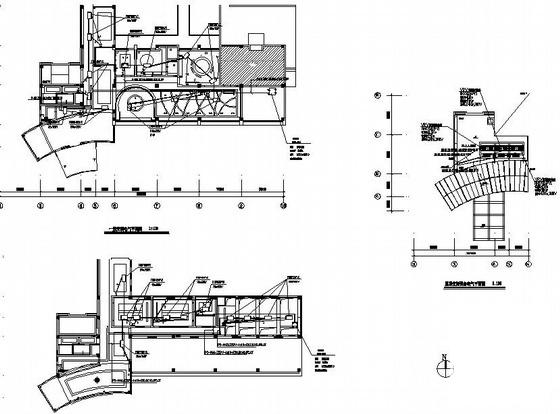

  • 装修电气图纸 - 1
    装修电气图纸 - 1

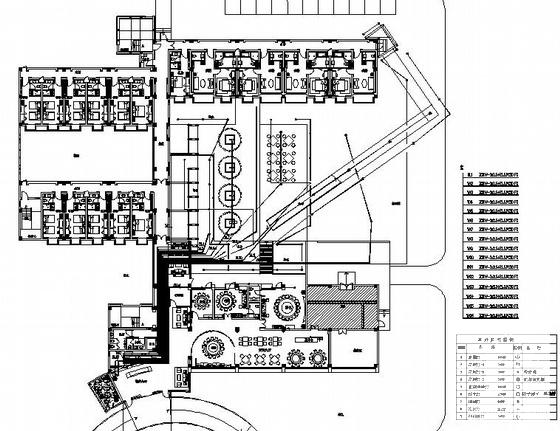

  • 装修电气图纸 - 2
    装修电气图纸 - 2

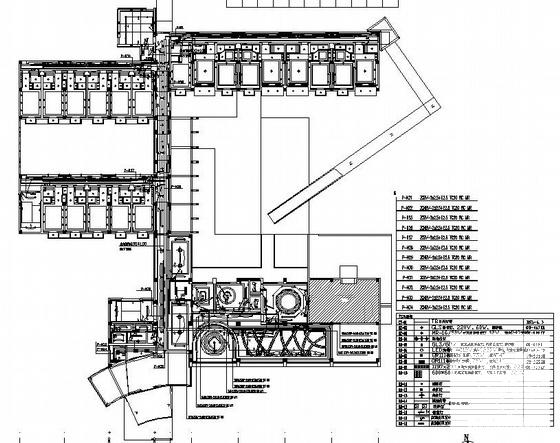

  • 装修电气图纸 - 3
    装修电气图纸 - 3

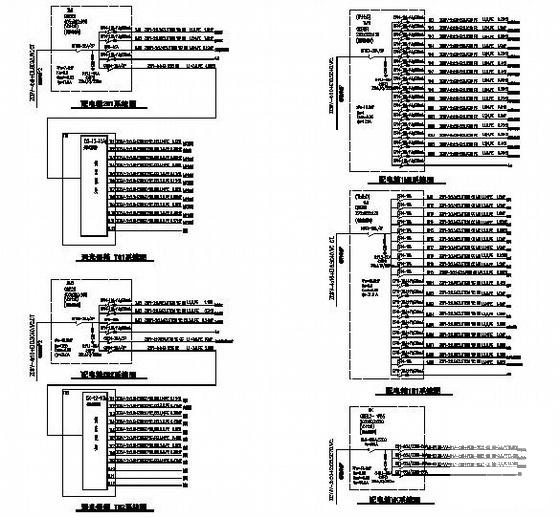

  • 装修电气图纸 - 4
    装修电气图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
